Innesti Faster standard a vite con tenuta metallica – VVM
Caratteristiche Tecniche
Gli innesti della serie VVM sono caratterizzati dal sistema di connessione a vite e dalla tenuta metallica ad innesti scollegati.
Intercambiabilità secondo profilo Faster.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Specifiche tecniche :
- Materiale : Acciaio
- Guarnizioni : NBR
- Temperatura di lavoro : da – 25° C a + 125° C
- Trattamento superficiale : MATE 500 (CrIII)
- Tipo di valvola : A funghetto
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Tipo di applicazione :
Codici prodotti
| Codice Articolo |
Riferimento  |

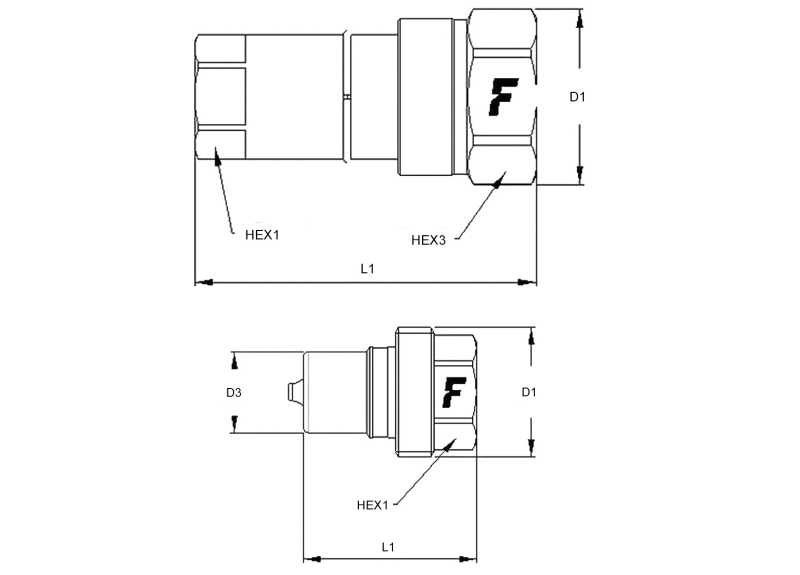

Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | FEMMINA | Peso | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
HEX1
mm |
kg | ||
| EFVVM38GASF | VVM 38 GAS F | 3/8″ | 43 | 45 | F BSPP | ISO 1179-1 | BSPP 3/8″ FEMALE | 74 | 38 | 24 | 0,23 |
| Codice Articolo |
Riferimento |
Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | MASCHIO | Peso | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
D3
mm |
HEX1
mm |
kg | ||
| EFVVM38GASM | VVM 38 GAS M | 3/8″ | 43 | 45 | F BSPP | ISO 1179-1 | BSPP 3/8″ FEMALE | 40,5 | 30,4 | 18,9 | 24 | 0,09 |
- Tipo di filetto in immagini aggiuntive
I codici riportati in tabella sono regolarmente disponibili a magazzino, per altre misure è possibile consultare il catalogo Faster disponibile in Area riservata/Download (solo per utenti registrati)
Immagini aggiuntive
Tipo di filetto
