Innesti con connessione push-pull, possibilità di connessione con pressione residua nel maschio.
Funzione antistrappo dei tubi.
Può essere direttamente avvitata alle aperture della valvola o ai tubi rigidi.
Intercambiabile ISO 7241 parte A
Tipo di applicazione :
Codice Articolo |
Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | FEMMINA | Peso | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
HEX1
mm |
kg | ||
EF3FPVF08 | 3CFPV12GASF | 1/2″ | 25 | 70 | F BSPP | ISO 1179-1 | BSPP 1/2 FEMALE | 107,2 | 42 | 27 | 0,54 |
EF3FPV08N | 3CFPV12NPTF | 1/2″ | 25 | 70 | F NPTF | ANSI B1.20.3 | NPTF 1/2 FEMALE | 107,2 | 42 | 27 | 0,54 |
EF3FPVF08U | 3CFPV34UNFF | 1/2″ | 25 | 70 | 0/ SAE | ISO 11926-1 | 3/4″-16 UNF FEMALE ORB | 107,2 | 42 | 27 | 0,54 |

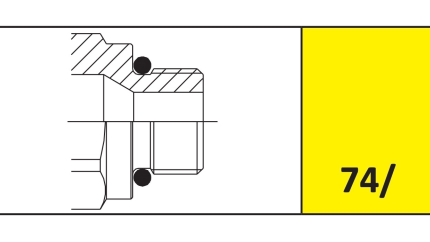

EF3CFPV087438GF | 3CFPV0874/38GF | 1/2″ | 25 | 70 | 74/ BSPP | JIS B 2351-1 | BSPP 3/8 MALE | 109,2 | 42 | 32 | 0,52 |

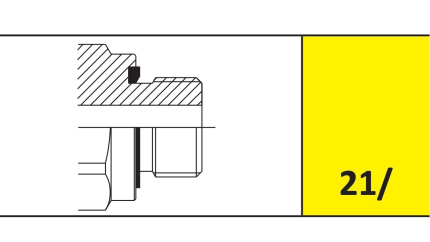

EF3CFPV212215F | 3CFPV21/2215F | 1/2″ | 25 | 70 | 21/ METRIC | ISO 9974-2 | M22x1,5MALE | 110,2 | 42 | 32 | 0,51 |

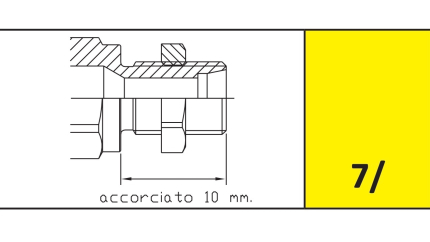

EF3CFPV71815F | 3CFPV7/1815F | 1/2″ | 25 | 70 | 07/ METRIC | ISO 8434-1-L | M 18×1.5 MALE BULKHEAD SHORT 12L | 122,2 | 42 | 32 | 0,54 |
I codici riportati in tabella sono regolarmente disponibili a magazzino, per altre misure è possibile consultare il catalogo Faster disponibile in Area riservata/Download (solo per utenti registrati)
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
