Regolazione taratura valvola limitatrice con vite esterna ad esagono incassato
Rapporto di pilotaggio 4,25/1, altri su richiesta
Impiego
Valvola utilizzata per controllare il movimento e il blocco dell’attuatore in una sola direzione realizzando le seguenti funzioni:

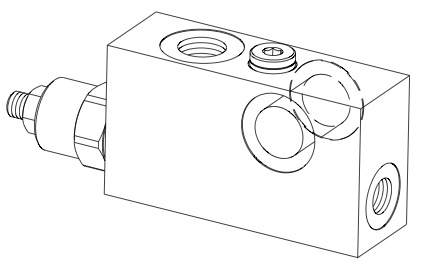

Lo speciale attacco a vite (da ordinare separatamente vedi codici sotto) consente il montaggio della valvola direttamente sull’attuatore.
La linea di pilotaggio è esterna.
Materiali e caratteristiche
Montaggio

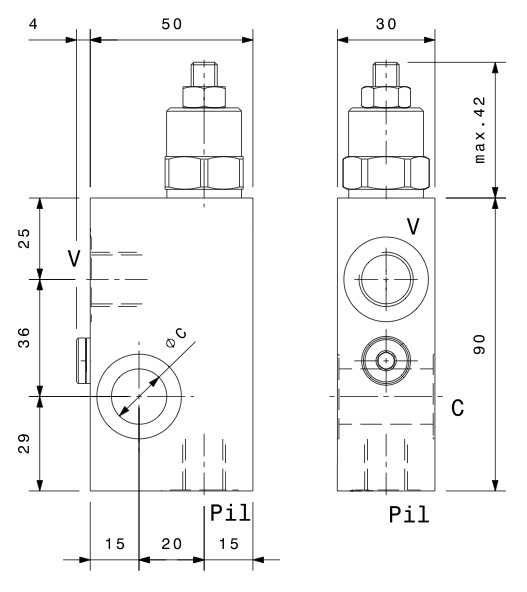

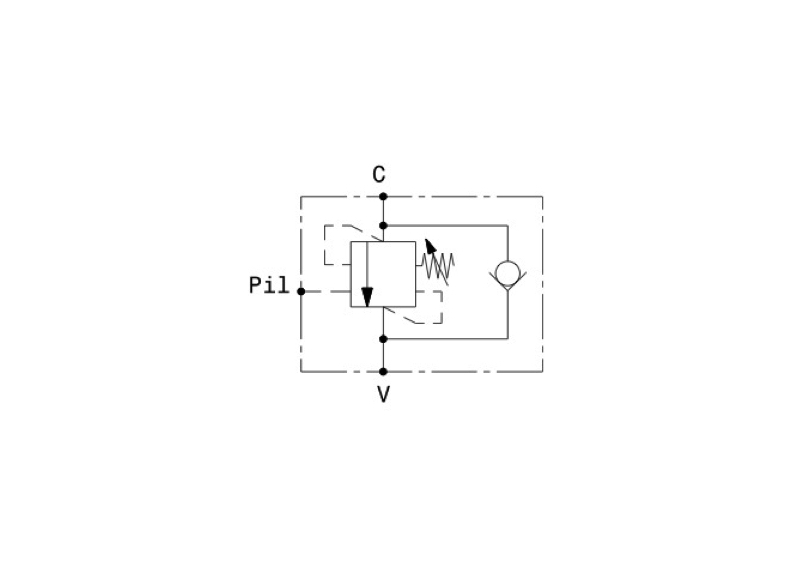

Collegare V all’alimentazione, C al lato dell’attuatore dove si desidera la tenuta tramite l’apposita vite. Pil. è da controllare e pilotare alla pressione di pilotaggio per permettere lo sblocco della valvola. Gli attacchi V sono reversibili. La taratura della valvola deve essere almeno 1,3 volte superiore alla pressione indotta dal carico per consentire alla valvola di chiudersi anche quando sottoposta alla pressione corrispondente al carico massimo.

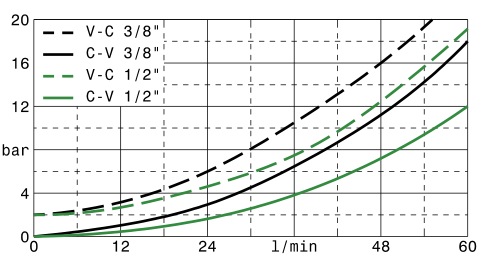

Codice | Codice vite cava | Tipo | Materiale | Filettature BSP | Diametro foro C |
Rapporti
di pilotaggio |
Portata massima |
Taratura standard | Campo
di taratura |
Pressione
massima |
|
---|---|---|---|---|---|---|---|---|---|---|---|
C | Pil | mm | l/min | bar | bar | bar | |||||
LBCOVCSEC3801 | LBCPML00037 | OVC-SE-C-38-01 | Alluminio | 3/8”gas | 1/4”gas | 17 | 4,25/1 | 40 | 100 | 20-200 | 350 |
LBCOVCSEC3802 | LBCPML00037 | OVC-SE-C-38-02 | Alluminio | 3/8”gas | 1/4”gas | 17 | 4,25/1 | 40 | 280 | 50-350 | 350 |
LBCOVCSEC1201 | LBCPML00039 | OVC-SE-C-12-01 | Alluminio | 1/2”gas | 1/4”gas | 21 | 4,25/1 | 60 | 100 | 20-200 | 350 |
LBCOVCSEC1202 | LBCPML00039 | OVC-SE-C-12-02 | Alluminio | 1/2”gas | 1/4”gas | 21 | 4,25/1 | 60 | 280 | 50-350 | 350 |
