Regolazione taratura valvola limitatrice con vite esterna ad esagono incassato. Altri rapporti di pilotaggio su richiesta.
Impiego
Valvola utilizzata per controllare il movimento e il blocco dell’attuatore in entrambe le direzioni realizzando le seguenti funzioni:
Materiali e caratteristiche
Montaggio

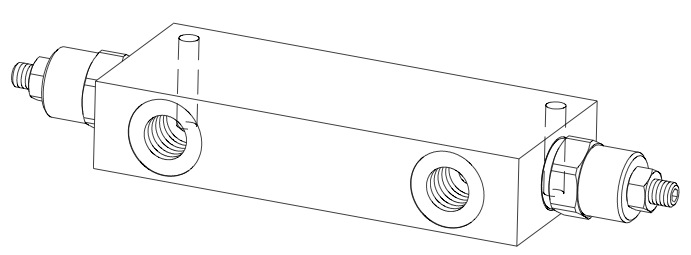

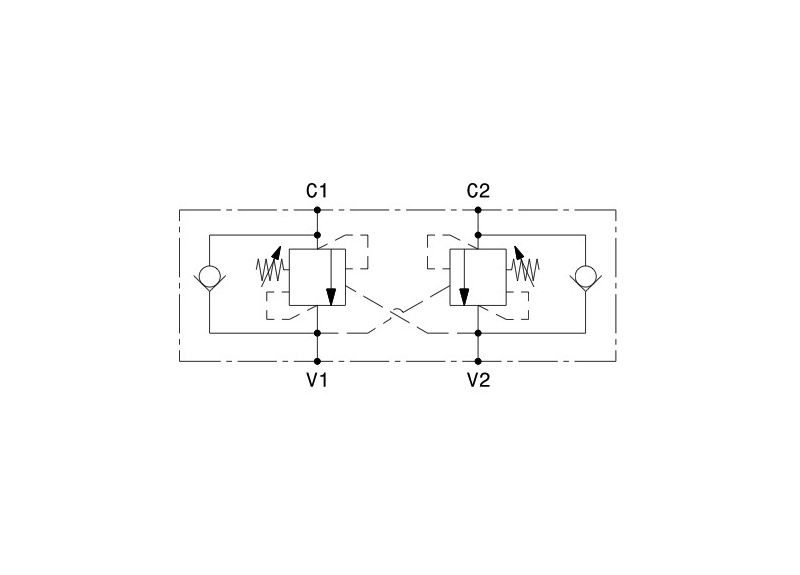

Collegare V1 e V2 all’alimentazione e C1 e C2 all’attuatore da controllare. La taratura della valvola deve essere almeno 1,3 volte superiore alla pressione indotta dal carico per consentire alla valvola di chiudersi anche quando sottoposta alla pressione corrispondente al carico massimo. Il montaggio è in linea.

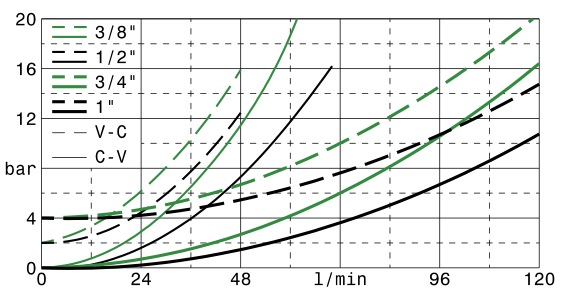

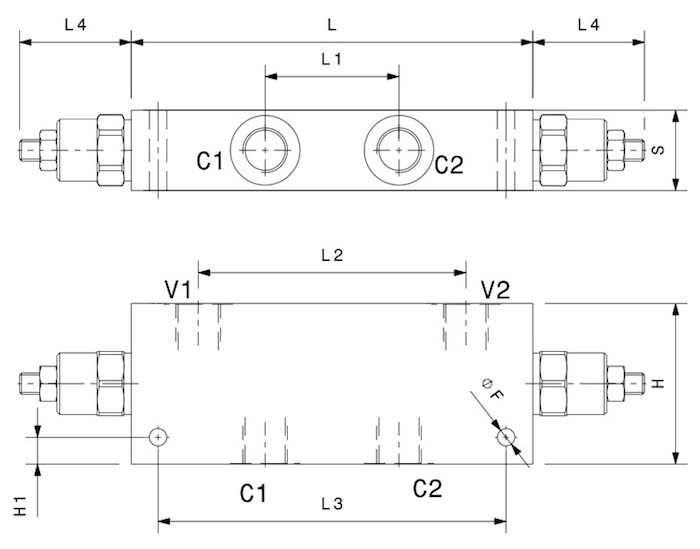

Codice | Tipo | Materiale | Dimensioni mm | Filettatura | Rapporti dipilotaggio | Portata massima |
Taratura standard |
Campo di taratura |
Pressione massima |
||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | S | L1 | L2 | L3 | L4 | H1 | F | BSP | l/min | bar | bar | bar | ||||
LBCOVCDEL3801 | OVC-DE-L-38-01 | Alluminio | 150 | 60 | 30 | 50 | 100 | 130 | 42 | 10 | 6,5 | 3/8”gas | 4,25/1 | 40 | 100 | 20-200 | 350 |
LBCOVCDEL3802 | OVC-DE-L-38-02 | Alluminio | 150 | 60 | 30 | 50 | 100 | 130 | 42 | 10 | 6,5 | 3/8”gas | 4,25/1 | 40 | 280 | 50-350 | 350 |
LBCOVCDEL3802.1 | OVC-DE-L-38-02-R8/1 | Alluminio | 150 | 60 | 30 | 50 | 100 | 130 | 42 | 10 | 6,5 | 3/8”gas | 8/1 | 40 | 280 | 50-350 | 350 |
LBCOVCDEL1201 | OVC-DE-L-12-01 | Alluminio | 150 | 60 | 30 | 50 | 100 | 130 | 42 | 10 | 6,5 | 1/2”gas | 4,25/1 | 60 | 100 | 20-200 | 350 |
LBCOVCDEL1202 | OVC-DE-L-12-02 | Alluminio | 150 | 60 | 30 | 50 | 100 | 130 | 42 | 10 | 6,5 | 1/2”gas | 4,25/1 | 60 | 280 | 50-350 | 350 |
LBCOVCDEL1202.1 | OVC-DE-L-12-02-R8/1 | Alluminio | 150 | 60 | 30 | 50 | 100 | 130 | 42 | 10 | 6,5 | 1/2”gas | 8/1 | 60 | 280 | 50-350 | 350 |
LBCOVCDEL1202.2 | OVC-DE-L-12-02-R10/1 | Alluminio | 150 | 60 | 30 | 50 | 100 | 130 | 42 | 10 | 6,5 | 1/2”gas | 10/1 | 60 | 280 | 50-350 | 350 |
LBCOVCDEL3401 | OVC-DE-L-34-01 | Alluminio | 190 | 70 | 40 | 64 | 138 | 170 | 46 | 10 | 8,5 | 3/4”gas | 4,25/1 | 100 | 100 | 20-200 | 350 |
LBCOVCDEL3402 | OVC-DE-L-34-02 | Alluminio | 190 | 70 | 40 | 64 | 138 | 170 | 46 | 10 | 8,5 | 3/4”gas | 4,25/1 | 100 | 280 | 50-350 | 350 |
LBCOVCDEL1001 | OVC-DE-L-10-01 | Alluminio | 190 | 70 | 50 | 64 | 132 | 170 | 46 | 10 | 8,5 | 1”gas | 4,25/1 | 120 | 100 | 20-200 | 350 |
LBCOVCDEL1002 | OVC-DE-L-10-02 | Alluminio | 190 | 70 | 50 | 64 | 132 | 170 | 46 | 10 | 8,5 | 1”gas | 4,25/1 | 120 | 280 | 50-350 | 350 |
LBCOVCDEL2001001 | OVC-DE-L-200-10-01 | Alluminio | 190 | 70 | 50 | 64 | 190 | 132 | 50 | 10 | 8,5 | 1”gas | 4/1 | 200 | 100 | 20-200 | 350 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
