Impiego
In un circuito alimentato da due pompe in parallelo, valvola utilizzata per mandare a scarico la pompa di maggior portata al raggiungimento di un determinato valore di taratura. Da questo momento in poi l’attuatore lavora con la pompa di minor portata a pressione maggiore, consumando meno energia.
Materiali e caratteristiche
Montaggio

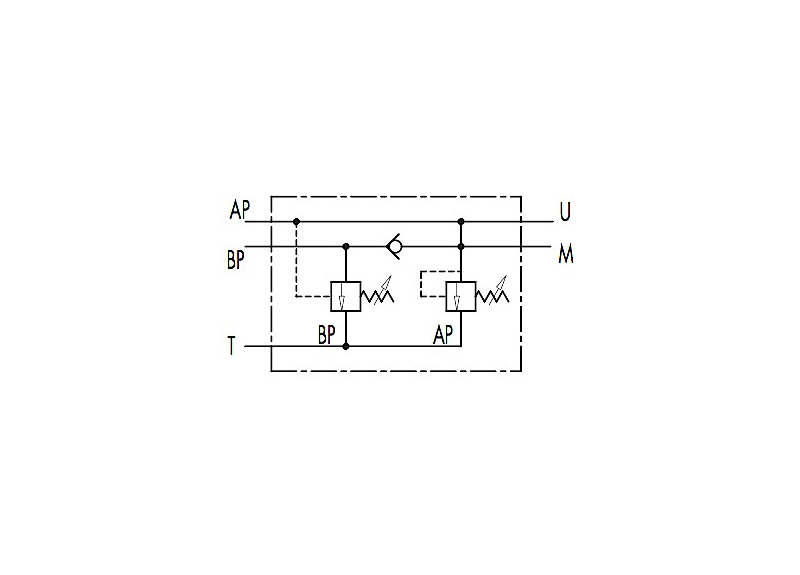

Collegare BP alla pompa di maggior portata, AP alla pompa di minor portata, T allo scarico, U all’utilizzo e M all’eventuale manometro.

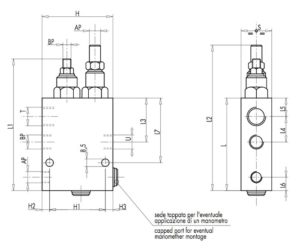

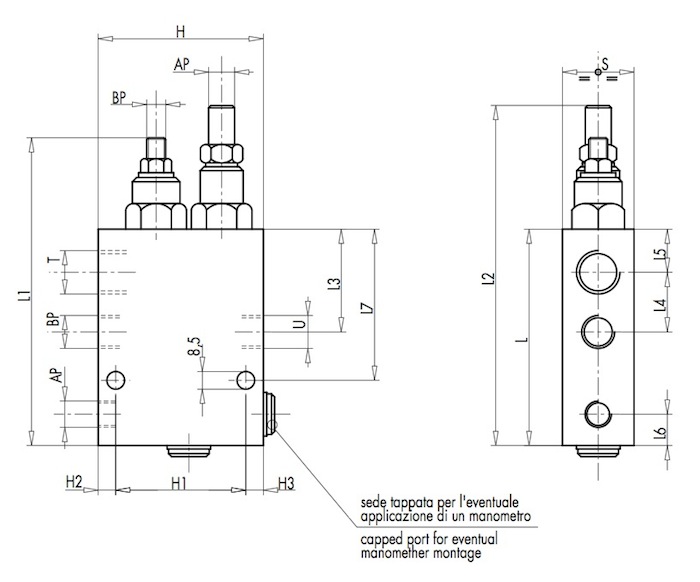

Codice | Tipo | Materiale | Dimensioni mm | Filettature BSP | Portata massima | Taratura standard bar | Campo di taratura bar | Pressione massima | ||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H1 | H2 | H3 | H | S | AP | BP | T | U | M | l/min | BP | AP | BP | AP | bar | |||
LBMV0512 | VABP 3/8” | Acciaio | 100 | 142 | 155 | 50 | 30 | 20 | 13 | 69 | 65 | 8,5 | 6,5 | 80 | 30 | 1/4”gas | 3/8”gas | 1/2”gas | 3/8”gas | 1/4”gas | 40 | – | – | 20-80 | 50-350 | 350 |
LBMV0513 | VABP 1/2” | Acciaio | 105 | 147 | 160 | 54 | 36 | 18 | 15 | 73 | 65 | 17 | 8 | 90 | 35 | 3/8”gas | 1/2”gas | 3/4”gas | 1/2”gas | 1/4”gas | 65 | – | – | 20-80 | 50-350 | 350 |
LBMV0514 | VABP 3/4” | Acciaio | 140 | 187 | 212 | 52,5 | 42,5 | 20 | 20 | 95 | 65 | 27 | 8 | 100 | 40 | 1/2”gas | 3/4”gas | 1”gas | 3/4”gas | 1/4”gas | 100 | – | – | 20-80 | 50-350 | 350 |
LBCVEPVLP801202A | VEP-VLP80-12-02-A | Alluminio | 120 | 135 | 185 | 100 | 37 | 23 | 17 | – | – | – | – | 90 | 50 | 3/8”gas | 1/2”gas | 3/4”gas | 1/2”gas | 1/4”gas | 80 | 80 | 180 | 20-100 | 40-250 | 350 |
