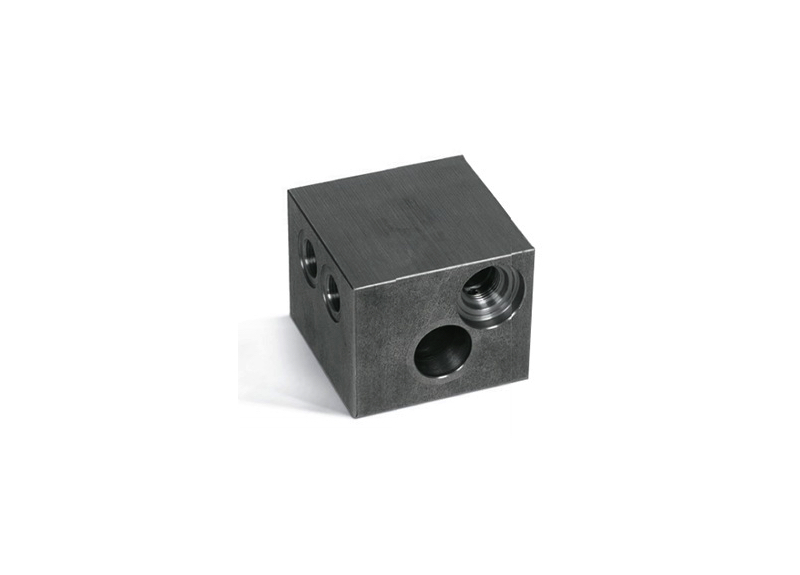

Valvole di blocco a saldare
Caratteristiche Tecniche
Impiego
La funzionalità di questi fondelli è analoga a quella della valvola di ritegno pilotata avendo all’interno la cartuccia di ritegno.
Sono particolarmente utilizzati su appoggi idraulici in quanto vengono saldati direttamente sul cilindro. Il Q.70 viene fornito a
semplice effetto. Le elevate perdite di carico sono state studiate appositamente per l’utilizzo su appoggi idraulici, per rallentare
la velocità e limitare le vibrazioni.
Materiali e caratteristiche
- Corpo: acciaio
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: a sfera. Non ammette trafilamenti
Montaggio

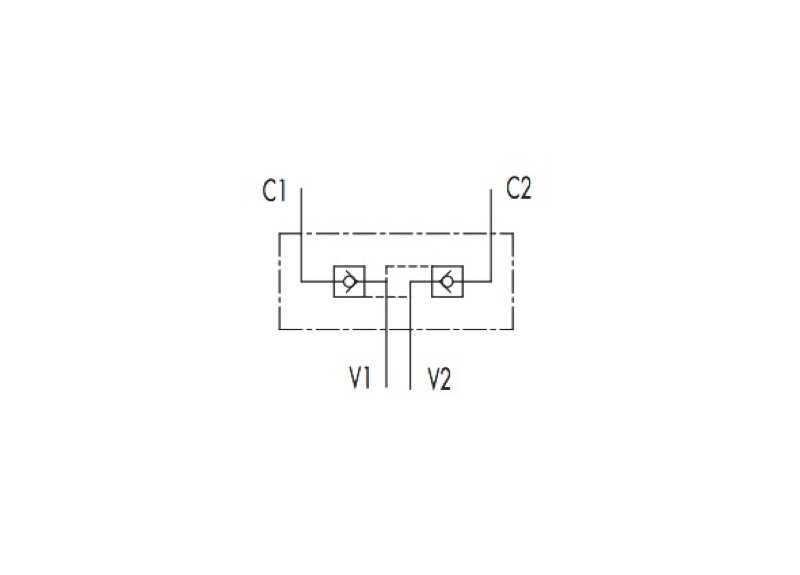

Collegare V1 e V2 all’alimentazione e saldare C1 e C2 all’attuatore. La cartuccia di ritegno e lo stelo pilota sono da montare dopo l’installazione del fondello, pertanto vengono forniti separatamente.
Caratteristiche olio
- Temperatura olio: 50°C
- Viscosità olio: 30 cSt
Codici prodotti
| Codice | Tipo | Materiale | Dimensioni mm | Filettatura | Rapporto
di pilotaggio |
Portata massima | Pressione apertura molla | Pressione massima | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

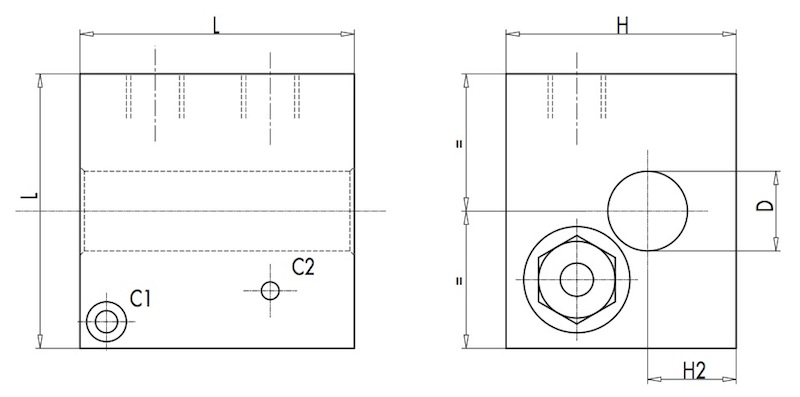

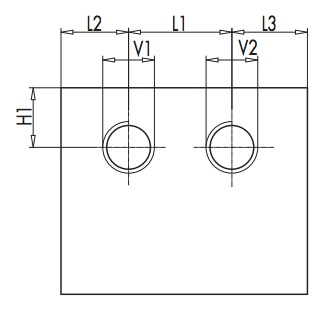

| L | L1 | L2 | L3 | H | H1 | H2 | D | BSP | l/min | bar | bar | ||||
| LBMV1011 | VBAS 70 | Acciaio | 70 | 28 | 27 | 15 | 65 | 17 | 24 | 25,5 | 3/8” | 1/5,5 | 25 | 3 | 350 |
| LBMV1010 | VBAS 80 | Acciaio | 80 | 28 | 26 | 26 | 65 | 19 | 24 | 25,5 | 3/8” | 1/5,5 | 25 | 3 | 350 |
| LBMV1012 | VBAS 90 | Acciaio | 90 | 28 | 31 | 31 | 65 | 19 | 24 | 25,5 | 3/8” | 1/5,5 | 25 | 3 | 350 |
