Valvola unidirezionale di ritegno
Caratteristiche Tecniche
A richiesta pressioni di apertura differenti.
Impiego
Valvole che consentono il flusso libero in un senso e lo bloccano nel senso opposto, utilizzata per mantenere in pressione un impianto idraulico.
Materiali e caratteristiche
-
Corpo: acciaio zincato.
-
Componenti interni: acciaio temprato termicamente e rettificato.
-
Tenuta: a cono guidato. Non ammette trafilamenti.
Montaggio

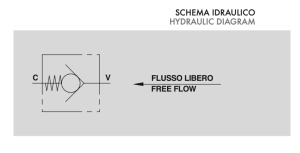

Collegare V all’alimentazione e C all’utilizzo.
Il flusso passa libero da V a C ed è bloccato nel senso opposto.
A richiesta
• Pressione d’apertura diversa da quella standard:
1-3-5-8 Bar.
• Filetto NPT
• Corpo in acciaio inox
Codici prodotti

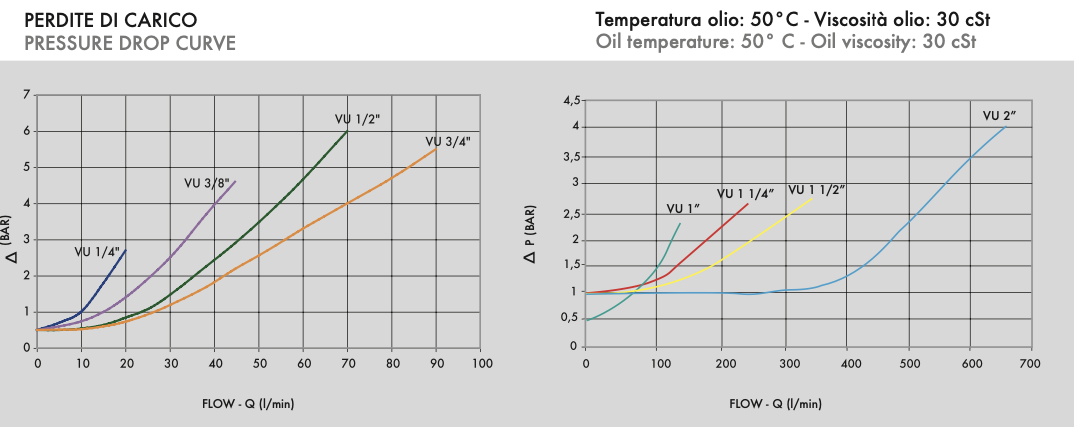

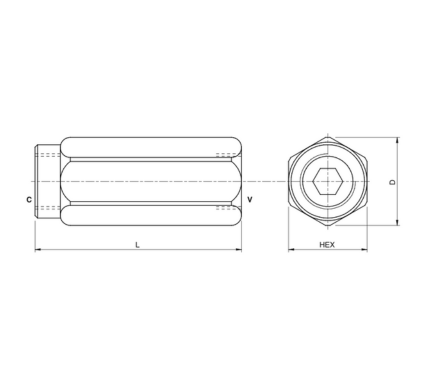

| Codice | Sigla | Portata Max | Pressione Max | Pressione apertura standard | V – C | L | HEX | D | Peso |
|---|---|---|---|---|---|---|---|---|---|
| Lt./min | bar | bar | GAS | mm | mm | mm | kg | ||
| EF00VUF02 | VU 1/8” | 3 | 350 | 0,4/0,7 | G 1/8” | 44 | 14 | 16 | 0,038 |
| EF00VUF04 | VU 1/4” | 20 | 350 | 0,4/0,7 | G 1/4” | 62 | 19 | 21 | 0,104 |
| EF00VUF06 | VU 3/8” | 45 | 350 | 0,4/0,7 | G 3/8” | 68 | 24 | 26,5 | 0,184 |
| EF00VUF08 | VU 1/2” | 70 | 350 | 0,4/0,7 | G 1/2” | 77 | 30 | 34 | 0,322 |
| EF00VUF12 | VU 3/4” | 110 | 350 | 0,4/0,7 | G 3/4” | 88 | 36 | 40 | 0,492 |
| EF00VUF16 | VU 1” | 160 | 350 | 0,4/0,7 | G 1” | 105 | 41 | 46 | 0,676 |
| EF00VUF20 | VU 1 1/4” | 250 | 300 | 0,7/1 | G 1” 1/4 | 135 | 55 | 63 | 1,646 |
| EF00VUF24 | VU 1 1/2” | 350 | 300 | 0,7/1 | G 1 1/2” | 145 | 60 | 69 | 1,950 |
| EF00VUF32 | VU 2” | 650 | 300 | 0,4/0,7 | G 2” | 150 | 70 | 80 | 2,726 |
Immagini aggiuntive
