Impiego

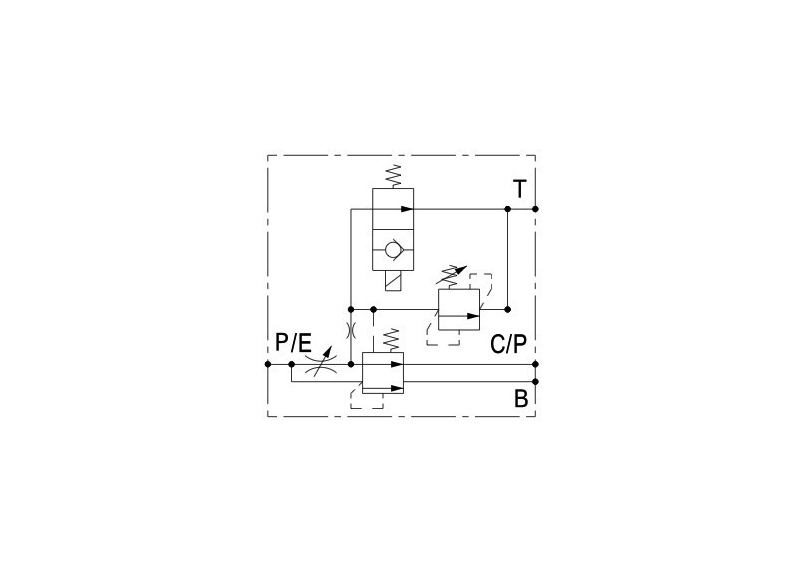

Valvola realizzata per l’impiego di un MARTELLONE DEMOLITORE su macchine movimento terra. La valvola dividere l’alimentazione primaria in due rami mediante un regolatore manuale da preimpostare. Mandando un impulso elettrico si chiude il BY-PASS che manda in pressione il ramo C/P così da alimentare linea per l’utilizzo dell’accessorio.
Materiali e caratteristiche
Montaggio

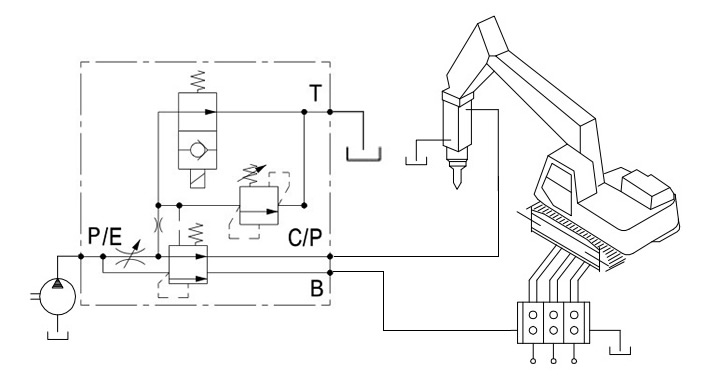

Collegare P/E all’alimentazione, B al distributore della macchina movimento terra, C/P al martellone o altro accessorio (trivella, etc…) e T al serbatoio. Regolare la portata mediante apposita manopola e serrare con ghiera di bloccaggio. Alimentare l’elettrovavlvola per far funzionare l’accessorio collegato alla bocca C/P.

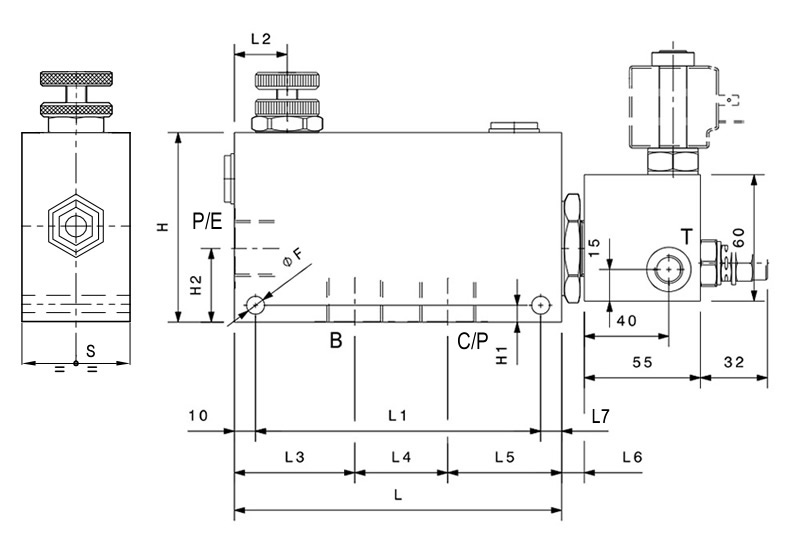

Codice | Materiale | Dimensioni mm | Filettature BSP | Valvola elettrica BY-PASS | Portata massima | Pressione massima | Valvola limitatricedi pressione | |||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | H | H1 | H2 | F | S | P/E – B – C/P | T | l/minIngresso P/E | l/minRegolata C/P | Bar | Campo di regolazione Bar | Taratura Bar | |||||||
LBMARTB1212 | Acciaio | 130 | 110 | 22 | 48 | 37 | 25 | 15 | 10 | 70 | 6 | 28 | 6,5 | 40 | 1/2”gas | 1/4”gas | 12V | 100 | 65 | 270 | 40 ÷ 250 | 180 | ||||
LBMARTB1224 | Acciaio | 130 | 110 | 22 | 48 | 37 | 25 | 15 | 10 | 70 | 6 | 28 | 6,5 | 40 | 1/2”gas | 1/4”gas | 24V | 100 | 65 | 270 | 40 ÷ 250 | 180 | ||||
LBMARTB3412 | Acciaio | 155 | 91 | 25 | 57 | 44 | 54 | – | 30 | 90 | 7,5 | 35 | 8,5 | 50 | 3/4”gas | 1/4”gas | 12V | 150 | 90 | 350 | 20 ÷ 350 | 200 | ||||
LBMARTB3424 | Acciaio | 155 | 91 | 25 | 57 | 44 | 54 | – | 30 | 90 | 7,5 | 35 | 8,5 | 50 | 3/4”gas | 1/4”gas | 24V | 150 | 90 | 350 | 20 ÷ 350 | 200 | ||||
LBMARTB112 | Acciaio | 150 | 130 | 27 | 48 | 54 | 48 | 25 | 10 | 130 | 10 | 65 | 8,5 | 60 | 1”gas | 1/4”gas | 12V | 250 | 150 | 270 | 40 ÷ 250 | 180 | ||||
LBMARTB124 | Acciaio | 150 | 130 | 27 | 48 | 54 | 48 | 25 | 10 | 140 | 10 | 65 | 8,5 | 60 | 1”gas | 1/4”gas | 24V | 250 | 150 | 270 | 40 ÷ 250 | 180 |
