Valvola arresto cilindro flangiabile con vite cava
Caratteristiche Tecniche
Impiego

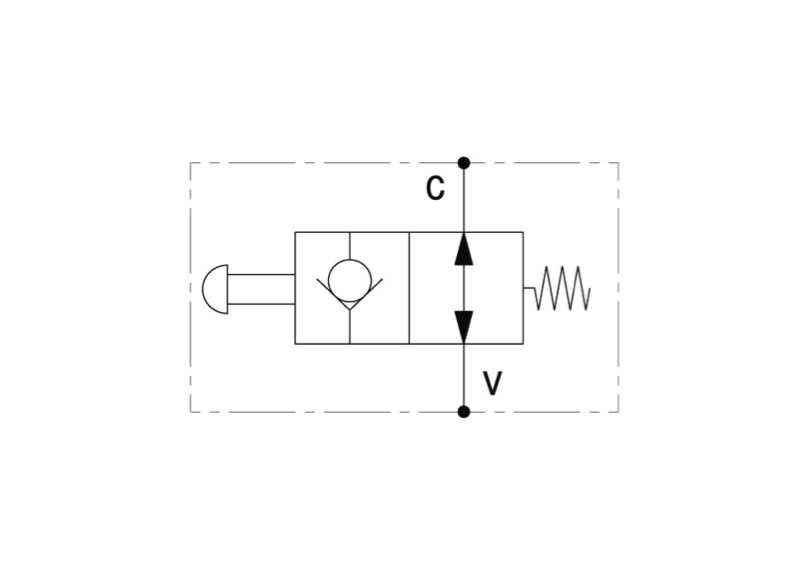

Valvola utilizzata per chiudere il passaggio di olio in un circuito idraulico (valvola normalmente aperta). Una volta azionato meccanicamente il cursore, si chiude il passaggio dell’olio da C a V.
L’impiego principale è quello di arrestare un cilindro nel momento in cui viene spinto il cursore.
Materiali e caratteristiche
- Corpo: Alluminio
- Componenti interni: acciaio temprato termicamente e rettificato
- Guarnizioni: BUNA N standard
- Tenuta: Trafilamento trascurabile
- Apertura immediata
Montaggio
Collegare C alla bocca del cilindro mediante vite cava (non inclusa, da ordinare separatamente) e V al distributore. Lo schema di montaggio può variare in base al servizio richiesto.
Codici prodotti

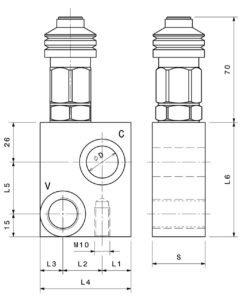

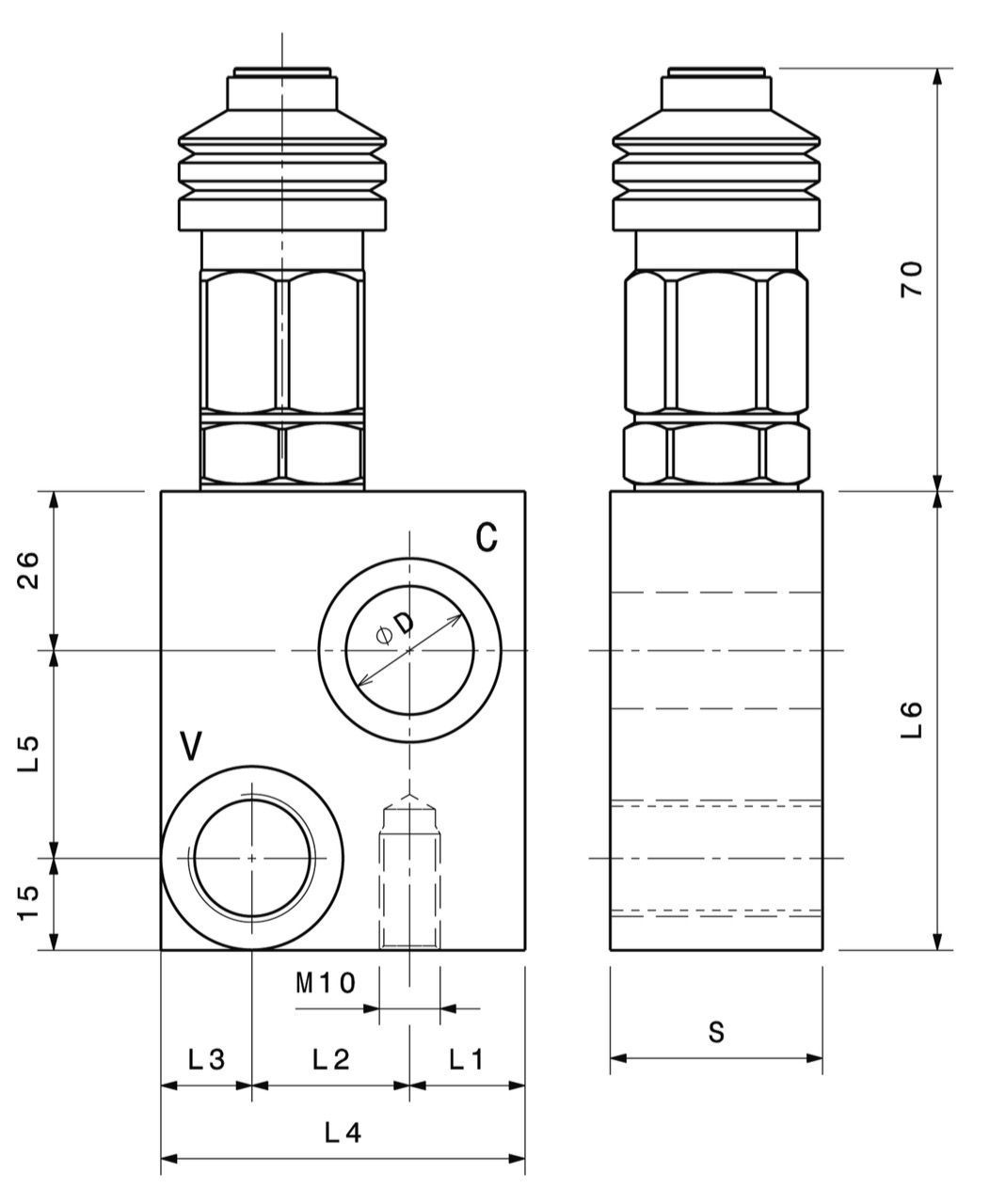

| Codice | Codice vite cava | Tipo | Materiale | Dimensioni mm | Filettatura | Portata massima | Pressione massima | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | L4 | L5 | L6 | S | D | BSP | l/min | bar | ||||
| LBCVAC38 | LBCPML00037 | VAC-38 | Alluminio | 16 | 18 | 16 | 50 | 29 | 70 | 30 | 17 | 3/8”gas | 35 | 300 |

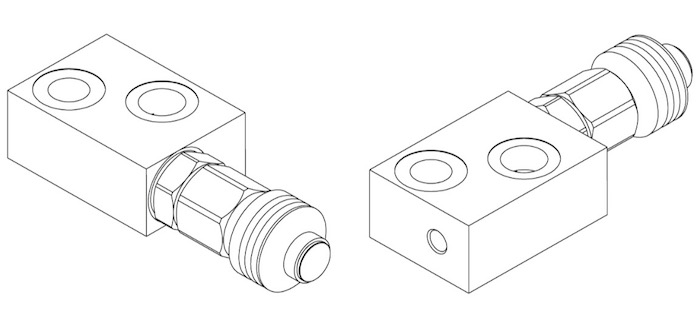

Immagini aggiuntive
