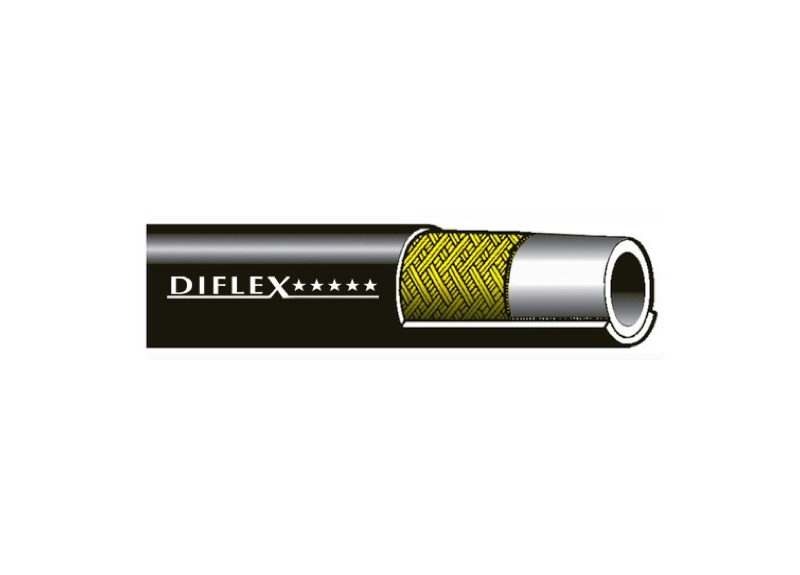

Tubi termoplastici DK1 marini

Caratteristiche Tecniche

Caratteristiche

Sottostrato: poliestere termoplastico
Rinforzo: 1 treccia di acciaio ad alta resistenza
Rivestimento esterno: poliuretano nero.
Temperatura d’impiego: da –54° C a +100° C.

Per aria, acqua e fluidi a base acquosa, la temperatura massima di esercizio è +65° C.

Applicazioni: passaggio di olii minerali e vegetali, prodotti petroliferi, fluidi idro-oleodinamici e a base di esteri fosforici. Impieghi in ambienti salini ad alta percentuale di umidità

Caratteristiche particolari: tubo con prestazioni superiori alle norme SAE 100 R7 e SAE 100 R1 e ottima flessibilità alle basse temperature.

Indicato per: celle frigorifere, impieghi marini.

Ghiere da utilizzare: Standard
Raccordi da utilizzare: Standard

Codici prodotti

Codice								Ghiera NO SKIVE
	Diametro interno		Diametro esterno	Pressione massima di esercizio	Pressione minima di scoppio	Raggio min. di curvatura	Peso teorico	Ghiera NO SKIVE
	pollici	DN	mm	bar	bar	mm	kg/m	Codice
EA5M03	3/16”	5	10	325	1300	30	0,133	EB77032
EA5M04	1/4”	6	11,90	300	1200	40	0,170	EB77042
EA5M05	5/16”	8	14	240	960	50	0,221	EB77052
EA5M06	3/8”	10	16	225	900	60	0,260	EB77062
EA5M08	1/2”	13	19,20	175	700	75	0,326	EB77082
EA5M10	5/8”	16	23,30	150	600	110	0,412	EB77102
EA5M12	3/4”	19	25,50	130	520	150	0,454	EB57122
EA5M16	1”	25	32,50	105	420	185	0,590	EB77162
