Descrizione :

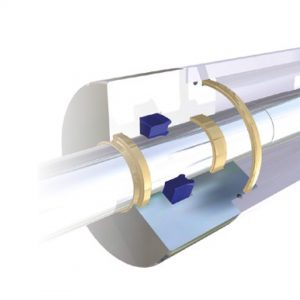

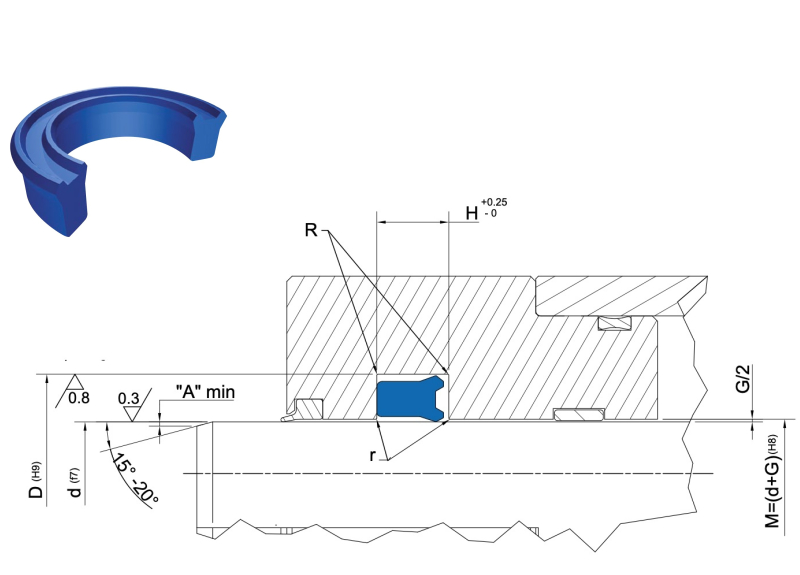

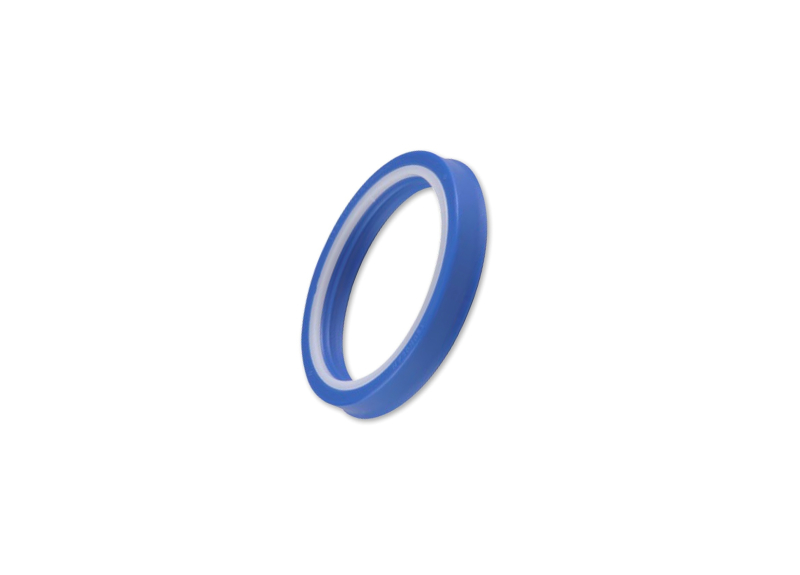

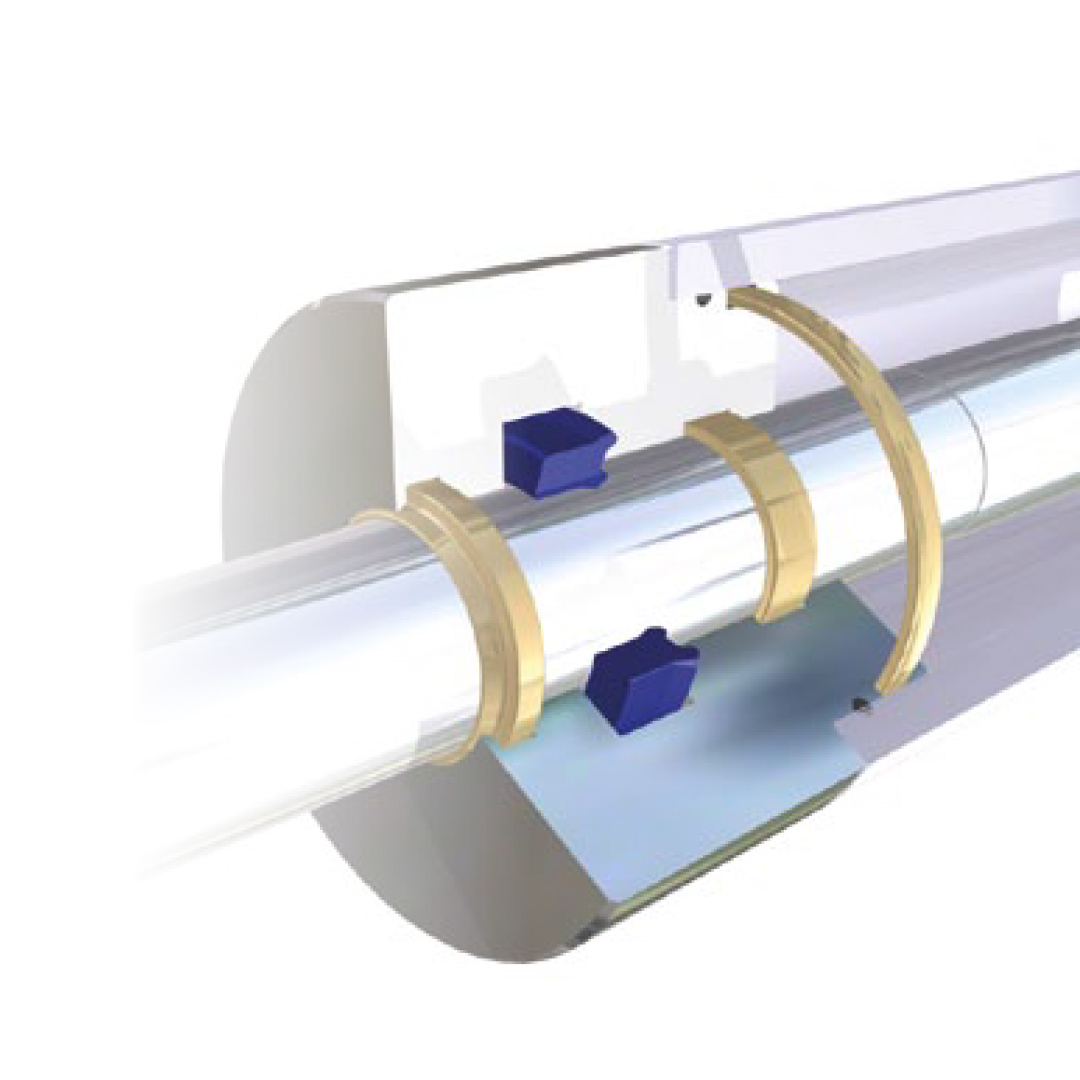

Il tipo TTS è indicato per la tenuta su stelo.
Come tutte le guarnizioni realizzate con il poliuretano “TECNOLAN”, annovera tra le sue principali caratteristiche un elevato modulo elastico, una bassa deformazione ed una buona resistenza all’abrasione, mentre il suo particolare profilo ben si adatta alla tenuta in presenza sia di bassa che di alta pressione.
Tali caratteristiche conferiscono alle TTS dati di affidabilità nelle svariate e innumerevoli applicazioni dei cilindri oleodinamici. La versione con doppio labbro di tenuta tipo TTS/L è stata concepita per un utilizzo in presenza di elevato attrito (ad es. nei cilindri telescopici), mentre la variante tipo TTS/AI è adatta dove l’estrusione, la pressione e i giochi di accoppiamento meccanico sono particolarmente elevati.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Caratteristiche tecniche:
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Guarnizioni per Stelo TTS – TTS/L sono intercambiabili con: EUS – TS – RU2 – T20 – KI310 – GC – 610 – MA35 – MA36 – MA41 – KN36 – SN36 – GPX – S-SD – RSC – K38 – CPS – MUTS – MRTS – MRTSB – S08 – U-S108
Codice | Descrizione | Dimensioni |
---|---|---|
mm | ||
LATTS503000 | TTS | d8-D16-H6,3 |
LATTS504000 | TTS | d10-D16-H5,4 |
LATTS505000 | TTS | d10-D18-H6,3 |
LATTS509000 | TTS | d12-D20-H6,3 |
LATTS510100 | TTS | d13-D24-H7 |
LATTS511000 | TTS | d14-D20-H5,3 |
LATTS513000 | TTS | d15-D21,5-H5 |
LATTS515000 | TTS | d16-D22-H4,5 |
LATTS516100 | TTS | d16-D24-H6,3 |
LATTS517000 | TTS | d16-D24-H7 |
LATTS518000 | TTS | d18-D25-H5,7 |
LATTS521000 | TTS | d18-D26-H7 |
LATTS523000 | TTS | d18-D28-H6,3 |
LATTS527000 | TTS | d20-D25-H3,5 |
LATTS528000 | TTS | d20-D25-H4,5 |
LATTS529000 | TTS | d20-D26-H5,5 |
LATTS531000 | TTS | d20-D26-H6 |
LATTS535000 | TTS/L | d20-D28-H6,3/7 |
LATTS536000 | TTS | d20-D28-H8 |
LATTS537000 | TTS | d20-D30-H8 |
LATTS538000 | TTS | d20-D30-H8 |
LATTS540000 | TTS | d20-D30-H11 |
LATTS542000 | TTS | d22-D28-H5,5 |
LATTS544000 | TTS | d22-D30-H7 |
LATTS546000 | TTS | d22-D30-H8 |
LATTS546200 | TTS | d22-D30-H9 |
LATTS548000 | TTS | d22-D32-H9 |
LATTS549000 | TTS | d24-D30-H5 |
LATTS550000 | TTS | d24-D34-H6,5 |
LATTS552000 | TTS | d25-D32-H5 |
LATTS555000 | TTS/L | d25-D33-H5,8/6,3 |
LATTS556000 | TTS | d25-D33-H7,5 |
LATTS558000 | TTS | d25-D33-H9 |
LATTS559000 | TTS | d25-D35-H6 |
LATTS560000 | TTS | d25-D35-H6,3 |
LATTS562000 | TTS | d25-D35-H7/8 |
LATTS569100 | TTS | d27-D35-H6,5 |
LATTS574000 | TTS | d28-D38-H6,3 |
LATTS576000 | TTS | d28-D38-H8 |
LATTS578000 | TTS | d30-D38-H6,3 |
LATTS580000 | TTS | d30-D38-H6,3 |
LATTS583000 | TTS | d30-D40-H8 |
LATTS585000 | TTS | d30-D40-H11 |
LATTS587000 | TTS | d32-D40-H6,3 |
LATTS588100 | TTS | d32-D40-H8 |
LATTS590000 | TTS | d32-D40-H9 |
LATTS590100 | TTS | d32-D41,5-H8,9 |
LATTS592000 | TTS | d32-D42-H9 |
LATTS595100 | TTS | d32-D45-H11 |
LATTS598000 | TTS | d35-D43-H7 |
LATTS603000 | TTS | d35-D50-H11 |
LATTS606000 | TTS | d36-D44-H9 |
LATTS611000 | TTS | d38-D45-H7 |
LATTS613000 | TTS | d40-D48-H6,3 |
LATTS614000 | TTS/L | d40-D48-H6,3 |
LATTS614100 | TTS | d40-D48-H7 |
LATTS615000 | TTS | d40-D48-H9 |
LATTS616000 | TTS | d40-D48-H9 |
LATTS619000 | TTS | d40-D50-H7 |
LATTS623000 | TTS/L | d40-D50-H11 |
LATTS624000 | TTS/AI/L | d40-D50-H11 |
LATTS625000 | TTS | d40-D52-H11 |
LATTS628000 | TTS | d40-D55-H11 |
LATTS629000 | TTS/AI | d40-D55-H11 |
LATTS630000 | TTS | d40-D60-H11 |
LATTS632000 | TTS | d42-D52-H9 |
LATTS633100 | TTS | d45-D52-H13 |
LATTS634000 | TTS | d45-D53-H6,3 |
LATTS635000 | TTS | d45-D53-H7 |
LATTS635100 | TTS | d45-D53-H8 |
LATTS636000 | TTS | d45-D53-H9 |
LATTS639100 | TTS | d45-D55-H6,5 |
LATTS639200 | TTS | d45-D54,3-H8,7 |
LATTS640000 | TTS | d45-D55-H8 |
LATTS651000 | TTS | d50-D58-H9 |
LATTS653100 | TTS | d50-D60-H8 L-AI |
LATTS654000 | TTS/L | d50-D60-H10 |
LATTS658000 | TTS | d50-D62-H9 |
LATTS663000 | TTS | d50-D65-H11 |
LATTS666000 | TTS | d50-D70-H14,5 |
LATTS667100 | TTS/L | d55-D63-H9 |
LATTS668000 | TTS | d55-D65-H8 |
LATTS668100 | TTS | d55-D65-H8 |
LATTS675000 | TTS | d56-D71-H12,5 |
LATTS679000 | TTS | d60-D68-H9 |
LATTS683000 | TTS | d60-D70-H11 |
LATTS690000 | TTS | d60-D72-H10 |
LATTS692000 | TTS | d60-D75-H13 |
LATTS693000 | TTS | d60-D80-H13 |
LATTS695000 | TTS | d61-D69-H9 |
LATTS697000 | TTS | d63-D75-H9,5 |
LATTS699100 | TTS | d63-D78-H11 |
LATTS704200 | TTS | d65-D75-H8 |
LATTS708000 | TTS | d65-D77,7-H10,5 |
LATTS714000 | TTS | d68-D76-H9 |
LATTS716000 | TTS | d70-D80-H8 |
LATTS720000 | TTS | d70-D82-H10 |
LATTS724000 | TTS | d70-D90-H14,5 |
LATTS726000 | TTS | d73-D82,4-H8 |
LATTS726100 | TTS | d75-D83-H6,3 |
LATTS726200 | TTS | d75-D83-H8 |
LATTS728000 | TTS | d75-D85-H8 |
LATTS730000 | TTS | d75-D85-H13 |
LATTS736000 | TTS | d76-D84-H9 |
LATTS744000 | TTS | d80-D90-H8 |
LATTS746000 | TTS | d80-D90-H13 |
LATTS748000 | TTS | d80-D92-H9,6 |
LATTS749000 | TTS | d80-D95-H12 |
LATTS756100 | TTS | d83-D98-H13 |
LATTS757100 | TTS | d85-D95-H13 |
LATTS758000 | TTS | d85-D97-H9,5 |
LATTS759000 | TTS | d85-D105-H13 |
LATTS766100 | TTS | d90-D98-H6,3 |
LATTS766200 | TTS | d90-D98-H9 |
LATTS766400 | TTS | d90-D98-H8 |
LATTS769000 | TTS | d90-D105-H12,5 |
LATTS771000 | TTS | d90-D110-H12,5 |
LATTS775000 | TTS | d91-D99-H9 |
LATTS782100 | TTS | d100-D120-H12,5 |
LATTS782200 | TTS | d105-D113-H8 |
LATTS783200 | TTS | d105-D113-H9 |
LATTS786000 | TTS | d107-D115-H9 |
LATTS788000 | TTS | d110-D120-H14,5 |
LATTS789000 | TTS | d110-D120-H12,5 |
LATTS791000 | TTS | d110-D130-H13 |
LATTS795300 | TTS | d120-D128-H8 |
LATTS798000 | TTS | d126-D134-H9 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
