Caratteristiche Tecniche
Descrizione :

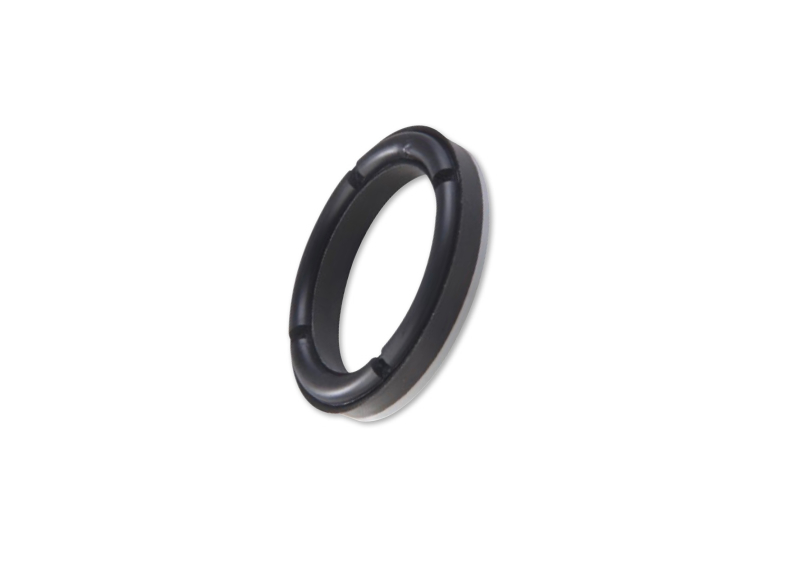

La guarnizione TGU è realizzata per pistoni di cilindri idraulici a doppio effetto.
È composta da tre elementi: una parte centrale di tenuta in tessuto gommato elastico impregnato con elastomero nitrilico (ns. tipo FUCA 77), un anello di pressione in NBR (o, in casi speciali, in resina termoplastica) ed un anello antiestrusione in resina acetalica POM.
Il suo profilo e i materiali utilizzati la rendono particolarmente adatta per cilindri di macchine con costante presenza di medie pressioni e buone velocità di scorrimento e dove richiesta una lunga durata di esercizio.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
- Facilità di montaggio
- Elevata resistenza all’abrasione
- Elevata resistenza all’estrusione
- Basso valore di deformazione
Caratteristiche tecniche:
- Materiale : Nbr/gommatela
- Velocità : 0,5 m/s
- Temperatura : – 35°C + 110°C
- Pressione : 25 Mpa
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Codici prodotti
| Codice | Descrizione | Dimensioni |
|---|---|---|
| mm | ||
| LATGU400000 | TGU 094047 | D24-d12-H7,8 |
| LATGU400100 | TGU 157098 | D40-d25-H10 |
| LATGU400200 | TGU 196137 | D50-d35-H10 |
| LATGU400300 | TGU 216157 | D55-d40-H12 |
| LATGU400400 | TGU 236157 | D60-d40-H12,2 |
| LATGU400500 | TGU 248177 | D63-d45-H14,4 |
| LATGU400600 | TGU 248188 | D63-d48-H10 |
| LATGU400800 | TGU 275196 | D70-d50-H14,4 |
| LATGU400900 | TGU 295216 | D75-d55-H14,4 |
| LATGU401000 | TGU 314236 | D80-d60-H14,6 |
| LATGU401010 | TGU 314236/1 | D80-d60-H12,5 |
| LATGU401100 | TGU 334255 | D85-d65-H14,6 |
| LATGU401200 | TGU 354275 | D90-d70-H14,6 |
| LATGU401300 | TGU 374295 | D95-d75-H14,6 |
| LATGU401310 | TGU 393314/1 | D100-d80-H12,5 |
| LATGU401500 | TGU 413334 | D105-d85-H14,6 |
| LATGU401700 | TGU 452374 | D115-d95-H14,6 |
| LATGU401710 | TGU 452354 | D115-d90-H14,6 |
| LATGU402000 | TGU 492393 | D125-d100-H16,7 |
| LATGU402200 | TGU 551452 | D140-d115-H16,7 |
| LATGU402300 | TGU 590472 | D150-d120-H18,8 |
| LATGU402500 | TGU 629511 | D160-d130-H18,8 |
| LATGU402600 | TGU 708590 | D180-d150-H19,8 |
| LATGU402800 | TGU 787669 | D200-d170-H19,8 |

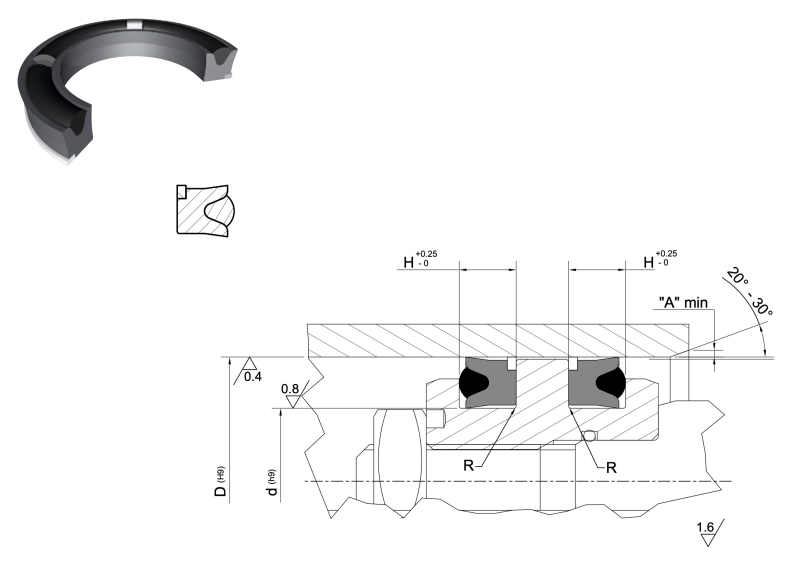

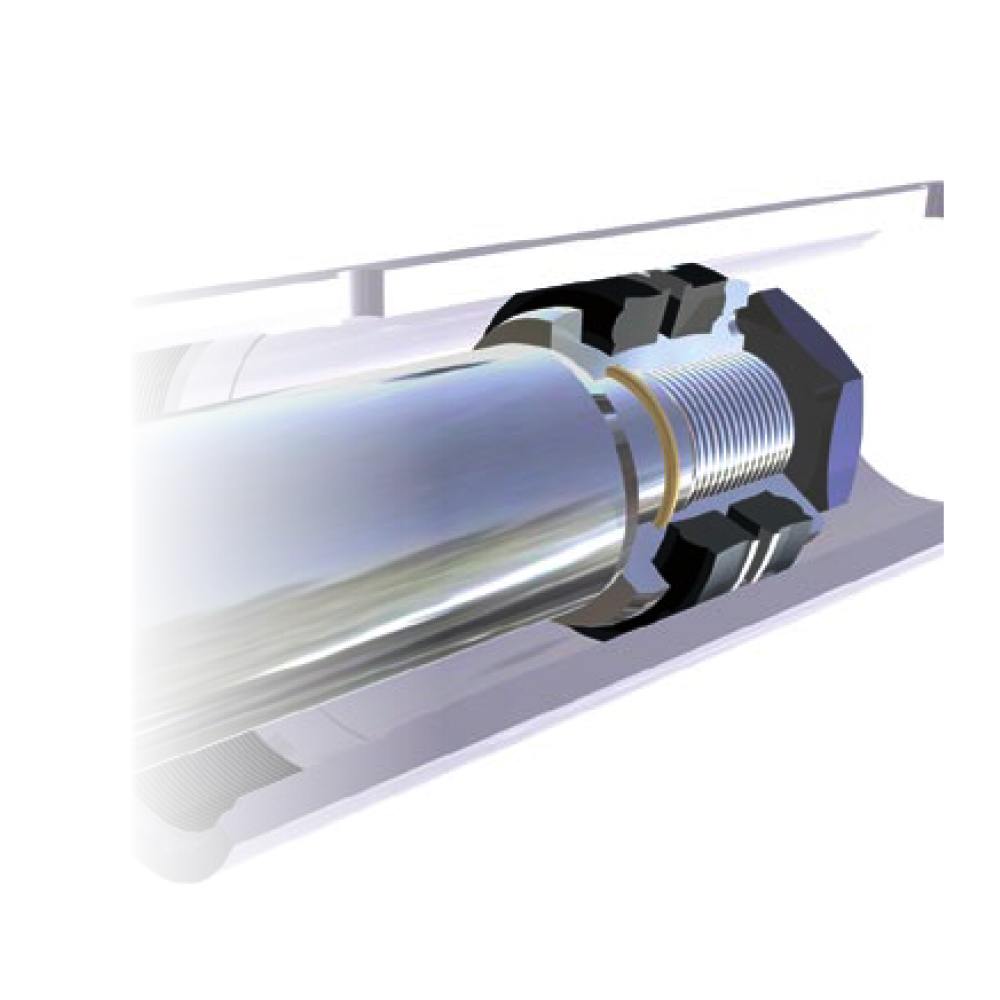

Immagini aggiuntive
Disclaimer
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
