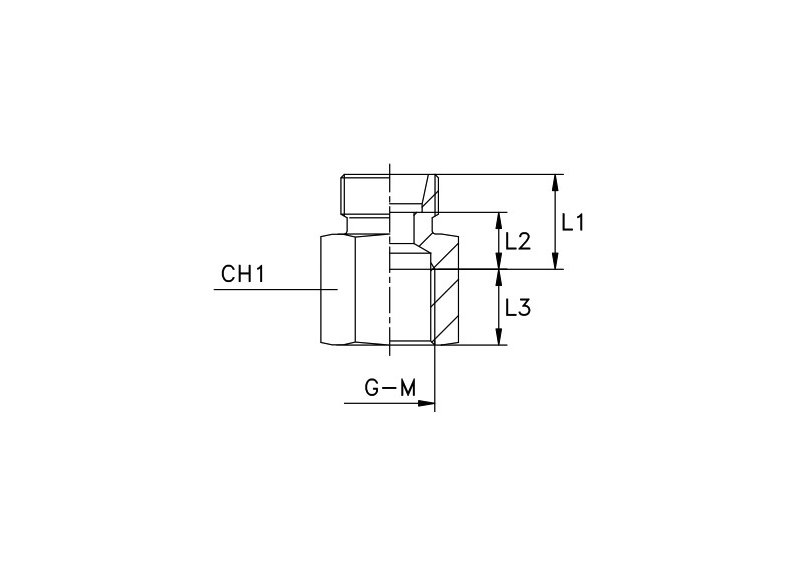

Terminale din diritto femmina – filetto metrico cilindrico (solo corpo)
Serie | Pressione di esercizio bar | Codice | ø Tubo | M | L1 | L2 | L3 | L4 | CH1 | CH2 |
---|---|---|---|---|---|---|---|---|---|---|
L | 315 | EGC100804.1 | 6 | 10×1 | 16 | 9 | 10 | 23,5 | 14 | 14 |
EGC100805.1 | 8 | 12×1,5 | 16,5 | 9,5 | 14,5 | 24,5 | 17 | 17 | ||
EGC100806.1 | 10 | 14×1,5 | 17,5 | 10,5 | 14,5 | 25,5 | 19 | 19 | ||
EGC100807.1 | 12 | 16×1,5 | 18,5 | 11,5 | 14,5 | 26 | 22 | 22 | ||
EGC100808.1 | 15 | 18×1,5 | 23,5 | 16,5 | 14,5 | 31,5 | 24 | 27 | ||
EGC100809.1 | 18 | 22×1,5 | 21,5 | 14 | 16,5 | 30,5 | 30 | 32 | ||
160 | EGC100810.1 | 22 | 26×1,5 | 23,5 | 16 | 18,5 | 32,5 | 32 | 36 | |
EGC100811.1 | 28 | 33×2 | 24 | 16,5 | 21 | 33 | 41 | 41 | ||
EGC100812.1 | 35 | 42×2 | 28 | 17,5 | 23 | 39 | 55 | 50 | ||
EGC100813.1 | 42 | 48×2 | 29 | 18 | 25 | 41 | 60 | 60 | ||
S | 400 | EGC100814.1 | 6 | 12×1,5 | 18,5 | 11,5 | 14,5 | 26,5 | 17 | 17 |
EGC100815.1 | 8 | 14×1,5 | 18,5 | 11,5 | 14,5 | 26,5 | 19 | 19 | ||
EGC100816.1 | 10 | 16×1,5 | 19,5 | 12 | 14,5 | 28 | 22 | 22 | ||
EGC100817.1 | 12 | 18×1,5 | 19,5 | 12 | 14,5 | 28 | 24 | 24 | ||
EGC100818.1 | 14 | 20×1,5 | 23,5 | 15,5 | 16,5 | 33,5 | 27 | 27 | ||
EGC100819.1 | 16 | 22×1,5 | 23,5 | 15 | 16,5 | 33,5 | 30 | 30 | ||
315 | EGC100820.1 | 20 | 27×2 | 26 | 15,5 | 19 | 37 | 36 | 36 | |
EGC100821.1 | 25 | 33×2 | 28 | 16 | 21 | 40 | 41 | 46 | ||
EGC100822.1 | 30 | 42×2 | 33 | 19,5 | 23 | 46 | 55 | 50 | ||
250 | EGC100823.1 | 38 | 48×2 | 35 | 19 | 25 | 50 | 60 | 60 |
Desiderando ordinare il raccordo in acciaio AISI 316, sostituire nel codice il EGC10… iniziale con EGC11…
