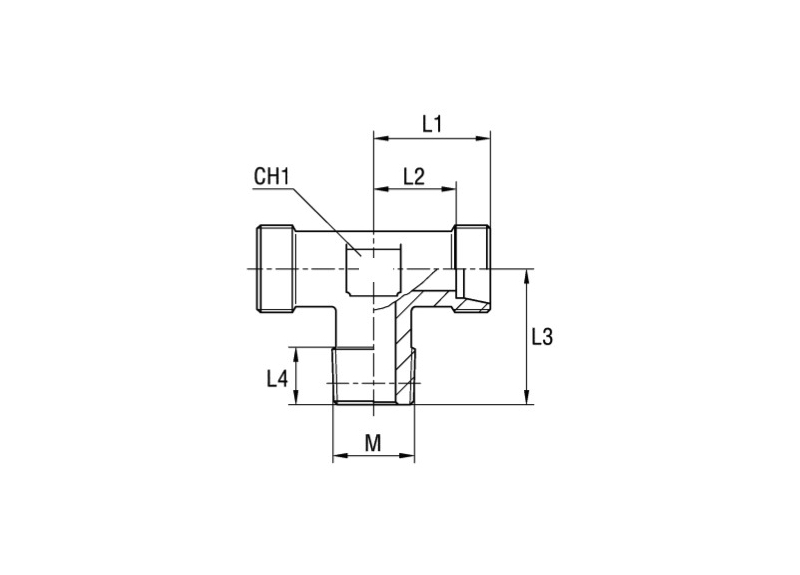

Terminale DIN a “T” – Filetto metrico conico (solo corpo)
Serie | Pressione di esercizio bar | Codice | Ø Tubo | M | L1 | L2 | L3 | L4 | L5 | CH1 | CH2 |
---|---|---|---|---|---|---|---|---|---|---|---|
L | 315 | EGC102704.1 | 6 | 10×1 | 19 | 12 | 20 | 8 | 27 | 12 | 14 |
EGC102705.1 | 8 | 12×1,5 | 21 | 14 | 26 | 12 | 29 | 12 | 17 | ||
EGC102706.1 | 10 | 14×1,5 | 22 | 15 | 27 | 12 | 30 | 14 | 19 | ||
EGC102707.1 | 12 | 16×1,5 | 24 | 17 | 28 | 12 | 32 | 17 | 22 | ||
EGC102708.1 | 15 | 18×1,5 | 28 | 21 | 32 | 12 | 36 | 19 | 27 | ||
EGC102709.1 | 18 | 22×1,5 | 31 | 23,5 | 36 | 14 | 40 | 24 | 32 | ||
S | 630 | EGC102714.1 | 6 | 12×1,5 | 23 | 16 | 26 | 12 | 31 | 12 | 17 |
EGC102715.1 | 8 | 14×1,5 | 24 | 17 | 27 | 12 | 32 | 14 | 19 | ||
EGC102716.1 | 10 | 16×1,5 | 25 | 17,5 | 28 | 12 | 34 | 17 | 22 | ||
EGC102717.1 | 12 | 18×1,5 | 29 | 21,5 | 28 | 12 | 38 | 17 | 24 | ||
EGC102718.1 | 14 | 20×1,5 | 30 | 22 | 32 | 14 | 40 | 19 | 27 | ||
400 | EGC102719.1 | 16 | 22×1,5 | 33 | 24,5 | 32 | 14 | 43 | 24 | 30 |
Desiderando ordinare il raccordo in acciaio AISI 316, sostituire nel codice il EGC10… iniziale con EGC11…
