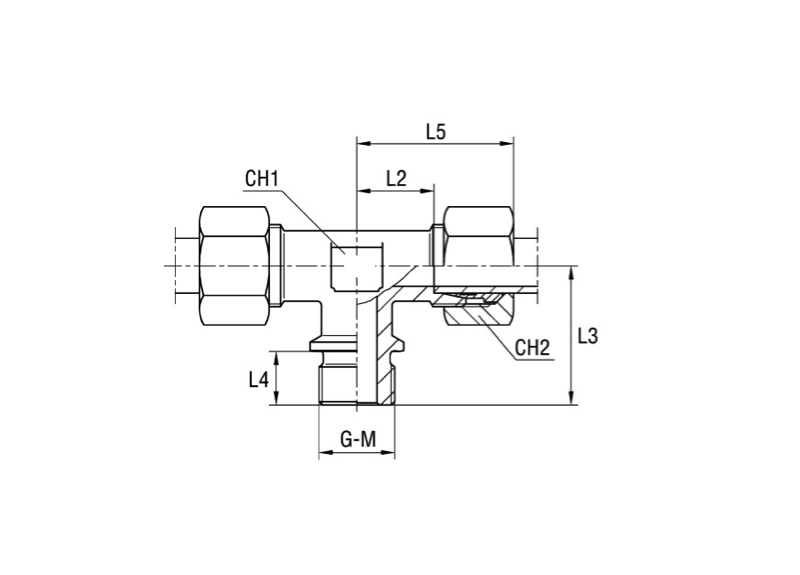

Terminale DIN a “T” – filetto gas cilindrico
Serie | Pressione di esercizio bar | Codice | Ø Tubo | G | L1 | L2 | L3 | L4 | L5 | CH1 | CH2 |
---|---|---|---|---|---|---|---|---|---|---|---|
L | 160 | EGC102810 | 22 | 3/4 | 35 | 27,5 | 43,5 | 15 | 44 | 27 | 36 |
EGC102811 | 28 | 1 | 38 | 30,5 | 49 | 17 | 47 | 36 | 41 | ||
EGC102812 | 35 | 11/4 | 45 | 34,5 | 57 | 19 | 56 | 41 | 50 | ||
EGC102813 | 42 | 11/2 | 51 | 40 | 64 | 20 | 63 | 50 | 60 | ||
S | 400 | EGC102820 | 20 | 3/4 | 37 | 26,5 | 43,5 | 15 | 48 | 27 | 36 |
EGC102821 | 25 | 1 | 42 | 30 | 49 | 17 | 54 | 36 | 46 | ||
EGC102822 | 30 | 11/4 | 49 | 35,5 | 57 | 19 | 62 | 41 | 50 | ||
315 | EGC102823 | 38 | 11/2 | 57 | 41 | 64 | 20 | 72 | 50 | 60 |
Desiderando ordinare il raccordo in acciaio AISI 316, sostituire nel codice il EGC10… iniziale con EGC11…
