Riduzione a codolo DIN (solo corpo)

Caratteristiche Tecniche

Codici prodotti

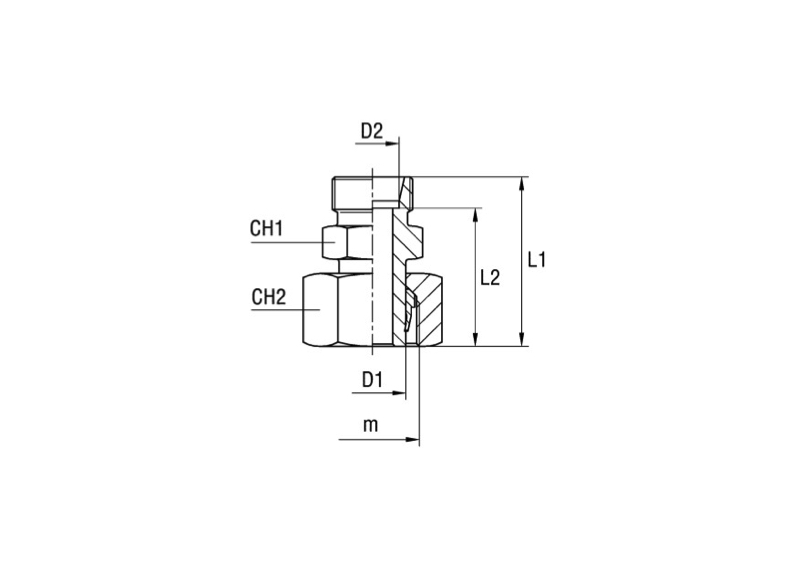

Serie	Pressione di esercizio bar	Codice	D1	D2	m	L1	L2	CH1	CH2
L	315	EGC105301.1	8	6	14×1,5	32,5	25,5	12	17
		EGC105302.1	10	6	16×1,5	33	26	12	19
		EGC105303.1	12	6	18×1,5	34	27	14	22
		EGC105304.1	15	6	22×1,5	34	27	17	27
		EGC105305.1	18	6	26×1,5	36,5	29,5	19	32
	160	EGC105306.1	22	6	30×2	37,5	30,5	24	36
		EGC105307.1	28	6	36×2	39	32	30	41
		EGC105308.1	35	6	45×2	45,5	38,5	36	50
		EGC105309.1	42	6	52×2	46,5	39,5	46	60
	315	EGC105310.1	10	8	16×1,5	34	27	14	19
		EGC105311.1	12	8	18×1,5	34	27	14	22
		EGC105312.1	15	8	22×1,5	34	27	17	27
		EGC105313.1	18	8	26×1,5	36,5	29,5	19	32
	160	EGC105314.1	22	8	30×2	37,5	30,5	24	36
		EGC105315.1	28	8	36×2	39	32	30	41
		EGC105316.1	35	8	45×2	45,5	38,5	36	50
		EGC105317.1	42	8	52×2	46,5	39,5	46	60
	315	EGC105318.1	12	10	18×1,5	35	28	17	22
		EGC105319.1	15	10	22×1,5	35	28	17	27
		EGC105320.1	18	10	26×1,5	37,5	30,5	19	32
	160	EGC105321.1	22	10	30×2	38,5	31,5	24	36
		EGC105322.1	28	10	36×2	40	33	30	41
		EGC105323.1	35	10	45×2	46,5	39,5	36	50
		EGC105324.1	42	10	52×2	47,5	40,5	46	60
	315	EGC105325.1	15	12	22×1,5	36	29	19	27
	315	EGC105326.1	18	12	26×1,5	37,5	30,5	19	32
	160	EGC105327.1	22	12	30×2	38,5	31,5	24	36
		EGC105328.1	28	12	36×2	40	33	30	41
		EGC105329.1	35	12	45×2	46,5	39,5	36	50
		EGC105330.1	42	12	52×2	47,5	40,5	46	60
	315	EGC105331.1	18	15	26×1,5	38,5	31,5	24	32
	160	EGC105332.1	22	15	30×2	39,5	32,5	24	36
		EGC105333.1	28	15	36×2	41	34	30	41
		EGC105334.1	35	15	45×2	47,5	40,5	36	50
		EGC105335.1	42	15	52×2	48,5	41,5	46	60
		EGC105336.1	22	18	30×2	40	32,5	27	36
		EGC105337.1	28	18	36×2	41	33,5	30	41
		EGC105338.1	35	18	45×2	47,5	40	36	50
		EGC105339.1	42	18	52×2	48,5	41	46	60
		EGC105340.1	28	22	36×2	43	35,5	32	41
		EGC105341.1	35	22	45×2	49,5	42	36	50
		EGC105342.1	42	22	52×2	50,5	43	46	60
		EGC105343.1	35	28	45×2	49,5	42	41	50
		EGC105344.1	42	28	52×2	50,5	43	46	60
		EGC105345.1	42	35	52×2	52,5	42	46	60

Serie	Pressione di esercizio bar	Codice	D1	D2	m	L1	L2	CH1	CH2
S	630	EGC105401.1	8	6	16×1,5	36	29	14	19
		EGC105402.1	10	6	18×1,5	38,5	31,5	14	22
		EGC105403.1	12	6	20×1,5	38	31	14	24
		EGC105404.1	14	6	22×1,5	42	35	17	27
	400	EGC105405.1	16	6	24×1,5	43	36	17	30
		EGC105406.1	20	6	30×2	48,5	41,5	22	36
		EGC105407.1	25	6	36×2	51	44	27	46
		EGC105408.1	30	6	42×2	55,5	48,5	32	50
	315	EGC105409.1	38	6	52×2	61,5	54	41	60
	630	EGC105410.1	10	8	18×1,5	40,5	33,5	17	22
		EGC105411.1	12	8	20×1,5	40	33	17	24
		EGC105412.1	14	8	22×1,5	42	35	17	27
	400	EGC105413.1	16	8	24×1,5	43	36	17	30
		EGC105414.1	20	8	30×2	48,5	41	22	36
		EGC105415.1	25	8	36×2	51	44	27	46
		EGC105416.1	30	8	42×2	55,5	48,5	32	50
	315	EGC105417.1	38	8	52×2	61,5	54,5	41	60
	630	EGC105418.1	12	10	20×1,5	40	32,5	19	24
	630	EGC105419.1	14	10	22×1,5	42	34,5	19	27
	400	EGC105420.1	16	10	24×1,5	43	35,5	19	30
		EGC105421.1	20	10	30×2	48,5	41	22	36
		EGC105422.1	25	10	36×2	51	43,5	27	46
	250	EGC105423.1	30	10	42×2	55,5	48	32	50
	250	EGC105424.1	38	10	52×2	61,5	54	41	60
	630	EGC105425.1	14	12	22×1,5	44	36,5	22	27
	400	EGC105426.1	16	12	24×1,5	45	37,5	22	30
		EGC105427.1	20	12	30×2	48,5	41	22	36
		EGC105428.1	25	12	36×2	51	43,5	27	46
		EGC105429.1	30	12	42×2	55,5	48	32	50
	315	EGC105430.1	38	12	52×2	61,5	54	41	60
	400	EGC105431.1	16	14	24×1,5	47	39	24	30
		EGC105432.1	20	14	30×2	50,5	42,5	24	36
		EGC105433.1	25	14	36×2	53	45	27	46
	250	EGC105434.1	30	14	42×2	57,5	49,5	32	50
	250	EGC105435.1	38	14	52×2	63,5	55,5	41	60
	400	EGC105436.1	20	16	30×2	50,5	42	27	36
		EGC105437.1	25	16	36×2	53	44,5	27	46
		EGC105438.1	30	16	42×2	57,5	49	32	50
	315	EGC105439.1	38	16	52×2	63,5	55	41	60
	400	EGC105440.1	25	20	36×2	57	46,5	32	46
		EGC105441.1	30	20	42×2	59,5	49	32	50
		EGC105442.1	38	20	52×2	65,5	55	41	60
		EGC105443.1	30	25	42×2	63,5	51,5	41	50
	315	EGC105444.1	38	25	52×2	67,5	55,5	41	60
	315	EGC105445.1	38	30	52×2	69,5	56	46	60

Desiderando ordinare il raccordo in acciaio AISI 316, sostituire nel codice il EGC10… iniziale con EGC11…
