Orientabile DIN gomito – filetto metrico cilindrico (solo corpo)

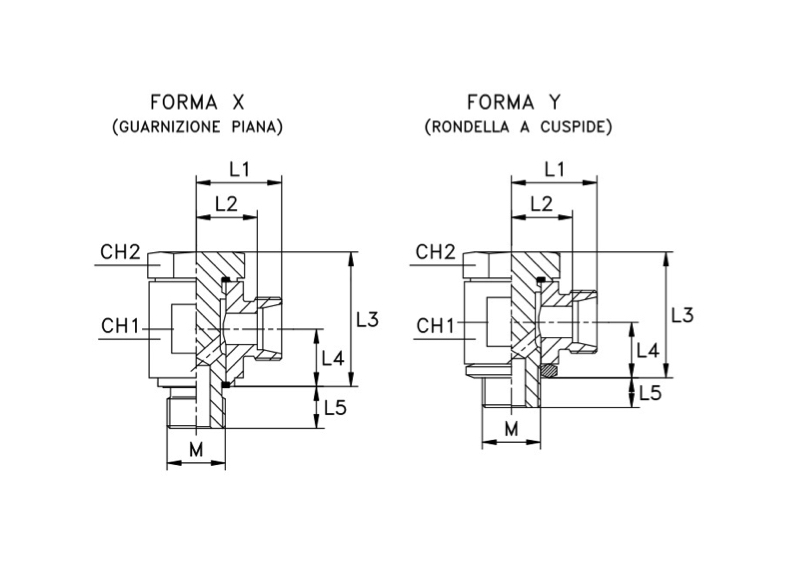

Serie | Pressione di esercizio bar | Codice | ø Tubo | M | FORMA | L1 | L2 | L3 | L4 | L5 | L6 | CH1 | CH2 | CH3 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
LL | 100 | EGC101401.1 | 4 | 8×1 | X | 18 | 14 | 24 | 10,5 | 8 | 24 | 17 | 14 | 10 |
EGC101402.1 | 6 | 10×1 | X | 18 | 12,5 | 24 | 10,5 | 8 | 24 | 17 | 17 | 12 | ||
EGC101403.1 | 8 | 10×1 | X | 19 | 13,5 | 24 | 10,5 | 8 | 25 | 17 | 17 | 14 | ||
L | 315 | EGC101404.1 | 6 | 10×1 | X | 19 | 12 | 24 | 10,5 | 8 | 27 | 17 | 17 | 14 |
EGC101405.1 | 8 | 12×1,5 | X | 21,5 | 14,5 | 32 | 14 | 12 | 29,5 | 22 | 19 | 17 | ||
EGC101406.1 | 10 | 14×1,5 | X | 22,5 | 15,5 | 32 | 14 | 12 | 30,5 | 22 | 19 | 19 | ||
EGC101407.1 | 12 | 16×1,5 | X | 25 | 18 | 38,5 | 16,5 | 12 | 33 | 27 | 24 | 22 | ||
EGC101408.1 | 15 | 18×1,5 | X | 29 | 22 | 42 | 18,5 | 12 | 37 | 32 | 27 | 27 | ||
EGC101409.1 | 18 | 22×1,5 | X | 29 | 21,5 | 46,5 | 21,5 | 14 | 38 | 32 | 30 | 32 | ||
160 | EGC101410.1 | 22 | 26×1,5 | X | 34 | 26,5 | 54 | 24 | 16 | 43 | 41 | 36 | 36 | |
EGC101411.1 | 28 | 33×2 | X | 38,5 | 31 | 66,5 | 30,5 | 18 | 47,5 | 50 | 46 | 41 | ||
EGC101412.1 | 35 | 42×2 | X | 45,5 | 35 | 80 | 35,5 | 20 | 56,5 | 60 | 55 | 50 | ||
EGC101413.1 | 42 | 48×2 | X | 50,5 | 39,5 | 90 | 40,5 | 22 | 62,5 | 70 | 60 | 60 | ||
S | 400 | EGC101414.1 | 6 | 12×1,5 | X | 23,5 | 16,5 | 32 | 14 | 12 | 31,5 | 22 | 19 | 17 |
EGC101415.1 | 8 | 14×1,5 | X | 23,5 | 16,5 | 32 | 14 | 12 | 31,5 | 22 | 19 | 19 | ||
EGC101416.1 | 10 | 16×1,5 | X | 26 | 18,5 | 38,5 | 16,5 | 12 | 35 | 27 | 24 | 22 | ||
EGC101417.1 | 12 | 18×1,5 | X | 29 | 21,5 | 42 | 18,5 | 12 | 38 | 32 | 27 | 24 | ||
315 | EGC101418.1 | 14 | 20×1,5 | X | 31 | 23 | 45 | 20 | 14 | 41 | 32 | 30 | 27 | |
EGC101419.1 | 16 | 22×1,5 | X | 31 | 22,5 | 46,5 | 21,5 | 14 | 41 | 32 | 30 | 30 | ||
250 | EGC101420.1 | 20 | 27×2 | X | 36 | 25,5 | 54 | 24 | 16 | 47 | 41 | 36 | 36 | |
EGC101421.1 | 25 | 33×2 | X | 42,5 | 31,5 | 66,5 | 30,5 | 18 | 54,5 | 50 | 46 | 46 | ||
EGC101422,1 | 30 | 42×2 | X | 49,5 | 36 | 80 | 35,5 | 20 | 62,5 | 60 | 55 | 50 | ||
200 | EGC101423.1 | 38 | 48×2 | X | 56,5 | 40,5 | 90 | 40,5 | 22 | 71,5 | 70 | 60 | 60 | |
LL | 100 | EGC101451.1 | 4 | 8×1 | Y | 17,5 | 13,5 | 21,5 | 10 | 6 | 23,5 | 14 | 12 | 10 |
EGC101452.1 | 6 | 10×1 | Y | 17,5 | 12 | 21,5 | 10 | 6 | 23,5 | 14 | 14 | 12 | ||
EGC101453.1 | 8 | 10×1 | Y | 18,5 | 13 | 21,5 | 10 | 6 | 24,5 | 14 | 14 | 14 | ||
L | 250 | EGC101454.1 | 6 | 10×1 | Y | 18,5 | 11,5 | 21,5 | 10 | 6 | 26,5 | 14 | 14 | 14 |
EGC101455.1 | 8 | 12×1,5 | Y | 21 | 14 | 27,5 | 13 | 9 | 29 | 19 | 17 | 17 | ||
EGC101456.1 | 10 | 14×1,5 | Y | 22 | 15 | 27,5 | 13 | 9 | 30 | 19 | 19 | 19 | ||
EGC101457.1 | 12 | 16×1,5 | Y | 24 | 17 | 32,5 | 15 | 9 | 32 | 22 | 22 | 22 | ||
EGC101458.1 | 15 | 18×1,5 | Y | 25 | 18 | 37 | 17 | 9 | 33 | 24 | 24 | 27 | ||
160 | EGC101459.1 | 18 | 22×1,5 | Y | 27 | 19,5 | 45 | 21,5 | 10 | 36 | 30 | 27 | 32 | |
EGC101460.1 | 22 | 26×1,5 | Y | 33 | 25,5 | 48 | 23 | 13 | 42 | 36 | 32 | 36 | ||
S | 250 | EGC101464.1 | 6 | 12×1,5 | Y | 23 | 16 | 27,5 | 13 | 9 | 31 | 19 | 17 | 17 |
EGC101465.1 | 8 | 14×1,5 | Y | 23 | 16 | 27,5 | 13 | 9 | 31 | 19 | 19 | 19 | ||
EGC101466.1 | 10 | 16×1,5 | Y | 25 | 17,5 | 32,5 | 15 | 9 | 34 | 22 | 22 | 22 | ||
EGC101467.1 | 12 | 18×1,5 | Y | 25 | 17,5 | 37 | 17 | 9 | 34 | 24 | 24 | 24 | ||
EGC101468.1 | 14 | 20×1.5 | Y | 28 | 20 | 45 | 21,5 | 10 | 38 | 27 | 27 | 27 | ||
160 | EGC101469.1 | 16 | 22×1,5 | Y | 29 | 20,5 | 45 | 21,5 | 10 | 39 | 30 | 27 | 30 | |
EGC101470.1 | 20 | 27×2 | Y | 35 | 24,5 | 48 | 23 | 13 | 46 | 36 | 32 | 36 |
Desiderando ordinare il raccordo in acciaio AISI 316, sostituire nel codice il EGC10… iniziale con EGC11…
