Gli innesti rapidi della serie VF sono normalmente utilizzati nei sistemi di frenatura di rimorchi e trattori agricoli per connettere e disconnettere le linee idrauliche.
Intercambiabili secondo norma ISO 5676.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Specifiche tecniche :
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Tipo di applicazione :
Codice Articolo |

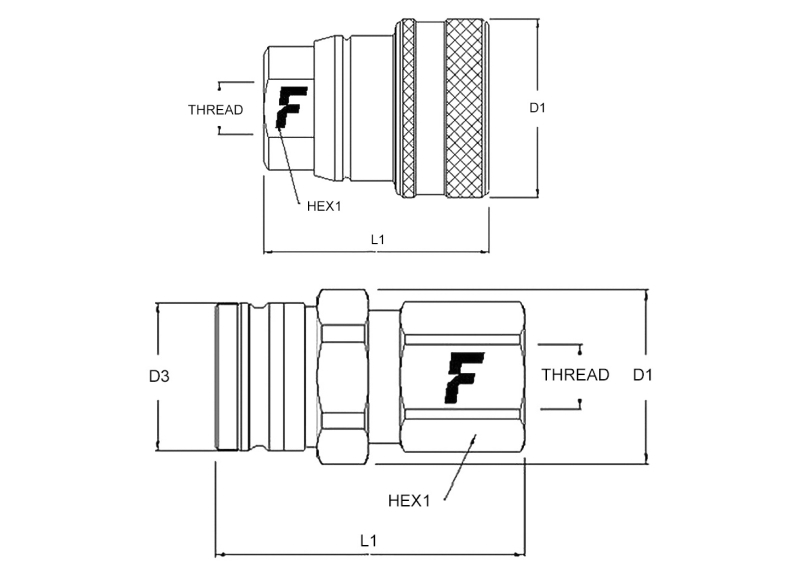

Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | FEMMINA | Peso | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
HEX1
mm |
kg | ||
EF0VFF08G | VF 0/12 GAS F | 3/8″ | 22* | 40 | 0/ BSPP | BS 5380 | BSPP 1/2 FEMALE ORB | 59 | 44 | 27 | 0,37 |
EFXXE1 | VFB 12 GAS F | 3/8″ | 22* | 40 | F BSPP | ISO 1179-1 | BSPP 1/2″ FEMALE | 84 | 44 | 27 | 0,54 |
EF0VF38GASF | VF 38 GAS F | 3/8″ | 22* | 40 | F BSPP | ISO 1179-1 | BSPP 3/8″ FEMALE | 55 | 44 | 27 | 0,38 |
EFXXC5 | VF 1815 F | 3/8″ | 22* | 40 | F METRIC | ISO 9974-1 | M18x1,5 FEMALE | 55 | 44 | 27 | 0,37 |
Codice Articolo |
Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | MASCHIO | Peso | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
D3
mm |
HEX1
mm |
kg | ||
EFXXE2 | VF 1/12 GAS M | 3/8″ | 22* | 40 | 01/ BSPP | ISO 1179-3 | 1/2″ BSPP MALE | 59 | 35 | 29 | 32 | 0,20 |
EFXXC6 | VF 1/1815 M T | 3/8″ | 22* | 40 | 01/ METRIC | ISO 6149-2 | M18x1,5 MALE | 57 | 35 | 29 | 32 | 0,18 |
EFXX05 | VF 9/1815 M | 3/8″ | 22* | 40 | 02/ METRIC | ISO 8434-1-L | M18x1,5 MALE 12L | 54 | 35 | 29 | 32 | 0,16 |
* Pressione ottenuta con il maschio connesso
I codici riportati in tabella sono regolarmente disponibili a magazzino, per altre misure è possibile consultare il catalogo Faster disponibile in Area riservata/Download (solo per utenti registrati)
