Innesto a faccia piana per pressioni di 72 Mpa, idoneo ad applicazioni caratterizzate da pressioni molto elevate.
Grande resistenza all’usura e alla corrosione.
Intercambiabile MARKET.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Specifiche tecniche :
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Tipo di applicazione :
Codice Articolo |

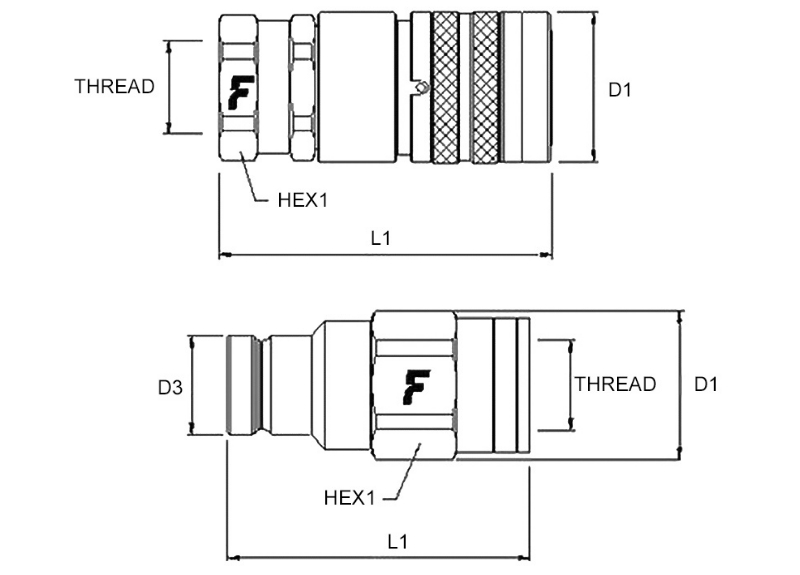

Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | FEMMINA | Peso | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
HEX1
mm |
kg | ||
EFFFHP0414NPTF | FFHP04 14NPT F | 1/4″ | 72 | 25 | F NPTF | ANSI B1.20.3 | NPTF 1/4″ FEMALE | 58,9 | 29,2 | 24 | 0,20 |
EFFFHP0638NPTF | FFHP06 38NPT F | 3/8″ | 72 | 46 | F NPTF | ANSI B1.20.3 | NPTF 3/8″ FEMALE | 75,1 | 32,2 | 27 | 0,30 |
Codice Articolo |
Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | MASCHIO | Peso | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
D3
mm |
HEX1
mm |
kg | ||
EFFFHP0414NPTM | FFHP04 14NPT M | 1/4″ | 72 | 25 | F NPTF | ANSI B1.20.3 | NPTF 1/4″ FEMALE | 49 | 26 | 16,5 | 24 | 1,10 |
EFFFHP0638NPTM | FFHP06 38NPT M | 3/8″ | 72 | 46 | F NPTF | ANSI B1.20.3 | NPTF 3/8″ FEMALE | 68,3 | 33 | 19,5 | 30 | 0,22 |
I codici riportati in tabella sono regolarmente disponibili a magazzino, per altre misure è possibile consultare il catalogo Faster disponibile in Area riservata/Download (solo per utenti registrati)
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
