Gli innesti della serie VVS sono comunemente utilizzati per tutte quelle applicazioni caratterizzate da pressioni di esercizio elevate.
Componenti interni molto robusti garantiscono la massima sicurezza ed affidabilità.
Intercambiabili secondo profilo Faster.
Anche disponibili in acciaio inossidabile AISI 316.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Specifiche tecniche :
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Tipo di applicazione :
Codice Articolo |

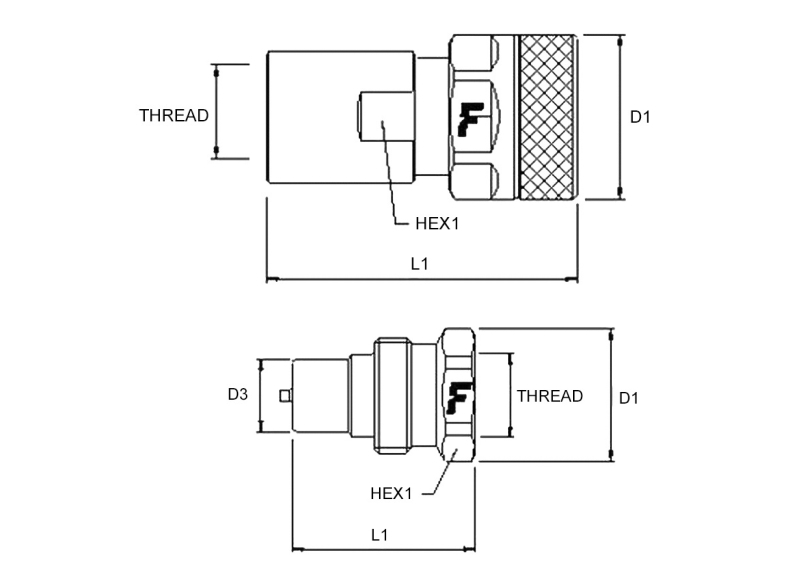

Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | FEMMINA | Peso | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
HEX1
mm |
kg | ||
EFVVS14GASF | VVS 14 GAS F | 1/4″ | 80 | 8 | F BSPP | ISO 1179-1 | BSPP 1/4″ FEMALE | 68 | 30 | 22 | 0,21 |
EFVVS14NPTF | VVS 14 NPT F | 1/4″ | 80 | 8 | F NPTF | ANSI B1.20.3 | NPTF 1/4″ FEMALE | 68 | 30 | 22 | 0,21 |
EFVVS38GASF | VVS 38 GAS F | 3/8″ | 80 | 18 | F BSPP | ISO 1179-1 | BSPP 3/8″ FEMALE | 76 | 40 | 30 | 0,38 |
EF0VVSF06N | VVS 38 NPT F | 3/8″ | 80 | 18 | F NPTF | ANSI B1.20.3 | NPTF 3/8″ FEMALE | 76 | 40 | 30 | 0,38 |
EF0VVSF08 | VVS 12 GAS F | 1/2″ | 70 | 40 | F BSPP | ISO 1179-1 | BSPP 1/2″ FEMALE | 87 | 45 | 34 | 0,57 |
EF0VVSF08N | VVS 12 NPT F | 1/2″ | 70 | 40 | F NPTF | ANSI B1.20.3 | NPTF 1/2″ FEMALE | 87 | 45 | 34 | 0,57 |
EFVVS34GASF | VVS 34 GAS F | 3/4″ | 70 | 55 | F BSPP | ISO 1179-1 | BSPP 3/4″ FEMALE | 106 | 55 | 41 | 0,98 |
EFVVS1NPTF | VVS 1 NPT F | 1″ | 63 | 100 | F NPTF | ANSI B1.20.3 | NPTF 1″ FEMALE | 124 | 60 | 50 | 1,44 |
EFVVS114GASF | VVS114 GAS F | 1-1/4″ | 60 | 140 | F BSPP | ISO 1179-1 | BSPP 1-1/4″ FEMALE | 152 | 80 | 65 | 2,91 |
EFVVS114NPTF | VVS114 NPT F | 1-1/4″ | 60 | 140 | F NPTF | ANSI B1.20.3 | NPTF 1-1/4″ FEMALE | 152 | 80 | 65 | 2,91 |
EFVVS112GASF | VVS112 GAS F | 1-1/2″ | 40 | 300 | F BSPP | ISO 1179-1 | BSPP 1-1/2″ FEMALE | 172 | 98 | 75 | 4,53 |
EFVVS2GASF | VVS 2 GAS F | 2″ | 35 | 1000 | F BSPP | ISO 1179-1 | BSPP 2″ FEMALE | 206 | 129 | 100 | 8,71 |
Codice Articolo |
Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | MASCHIO | Peso | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
D3
mm |
HEX1
mm |
kg | ||
EFVVS14GASM | VVS 14 GAS M | 1/4″ | 80 | 8 | F BSPP | ISO 1179-1 | BSPP 1/4″ FEMALE | 43 | 28 | 14,1 | 25 | 0,08 |
EFVVS14NPTM | VVS 14 NPT M | 1/4″ | 80 | 8 | F NPTF | ANSI B1.20.3 | NPTF 1/4″ FEMALE | 48 | 28 | 14,1 | 32 | 0,09 |
EFVVS38GASM | VVS 38 GAS M | 3/8″ | 80 | 18 | F BSPP | ISO 1179-1 | BSPP 3/8″ FEMALE | 48 | 35 | 18,9 | 30 | 0,15 |
EF0VVSM06N | VVS 38 NPT M | 3/8″ | 80 | 18 | F NPTF | ANSI B1.20.3 | NPTF 3/8″ FEMALE | 48 | 35 | 18,9 | 30 | 0,15 |
EF0VVSM08 | VVS 12 GAS M | 1/2″ | 70 | 40 | F BSPP | ISO 1179-1 | BSPP 1/2″ FEMALE | 53 | 38 | 20,5 | 34 | 0,18 |
EF0VVSM08N | VVS 12 NPT M | 1/2″ | 70 | 40 | F NPTF | ANSI B1.20.3 | NPTF 1/2″ FEMALE | 53 | 38 | 20,5 | 34 | 0,18 |
EFVVS38GASM | VVS 34 GAS M | 3/4″ | 70 | 55 | F BSPP | ISO 1179-1 | BSPP 3/4″ FEMALE | 63 | 50 | 27,9 | 46 | 0,36 |
EFVVS1GASM | VVS 1 GAS M | 1″ | 63 | 100 | F BSPP | ISO 1179-1 | BSPP 1″ FEMALE | 72 | 55 | 31,3 | 50 | 0,52 |
EFVVS1NPTM | VVS 1 NPT M | 1″ | 63 | 100 | F NPTF | ANSI B1.20.3 | NPTF 1″ FEMALE | 72 | 55 | 31,3 | 50 | 0,52 |
EFVVS114GASM | VVS114 GAS M | 1-1/4″ | 60 | 140 | F BSPP | ISO 1179-1 | BSPP 1-1/4″ FEMALE | 86 | 70 | 43,9 | 65 | 1,05 |
EFVVS114NPTM | VVS114 NPT M | 1-1/4″ | 60 | 140 | F NPTF | ANSI B1.20.3 | NPTF 1-1/4″ FEMALE | 86 | 70 | 43,9 | 65 | 1,05 |
EFVVS112GASM | VVS112 GAS M | 1-1/2″ | 40 | 300 | F BSPP | ISO 1179-1 | BSPP 1-1/2″ FEMALE | 95 | 84 | 53,4 | 80 | 1,71 |
EFVVS2GASM | VVS 2 GAS M | 2″ | 35 | 1000 | F BSPP | ISO 1179-1 | BSPP 2″ FEMALE | 118 | 115 | 81,9 | 110 | 4,93 |
I codici riportati in tabella sono regolarmente disponibili a magazzino, per altre misure è possibile consultare il catalogo Faster disponibile in Area riservata/Download (solo per utenti registrati)
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
