Particolari innesti dimensionati per utilizzi molto pesanti.
Dotati di una robusta valvola a sfera, garantiscono la miglior performance sul mercato per quanto riguarda i lavori alle pressioni maggiori.
Intercambiabili ISO 14540.
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Specifiche tecniche :
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Tipo di applicazione :
Codice Articolo |

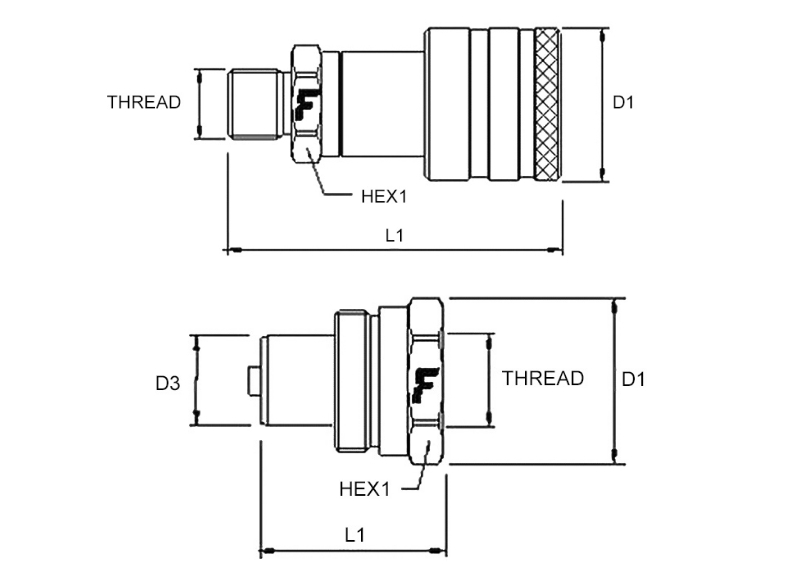

Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | FEMMINA | Peso | ||||
---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
HEX1
mm |
kg | ||
EFPVVM114NPTF | PVVM1/14NPT F | 1/4″ | 103 | 15 | 01/ NPTF | ANSI B1.20.3 | NPTF 1/4″ MALE | 63 | 33 | 21 | 0,15 |
EFXXC2 | PVVM1/38NPT F | 3/8″ | 100 | 20 | 01/ NPTF | ANSI B1.20.3 | NPTF 3/8″ MALE | 83 | 36 | 25 | 0,30 |
Codice Articolo |
Riferimento | Dimensioni | Pressione di esercizio | Portata | Dettagli filetto | MASCHIO | Peso | |||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
inch | MPa | l/min | Tipo Filetto | Standard | Filetto | L(L1+Filetto)
mm |
D1
mm |
D3
mm |
HEX1
mm |
kg | ||
EFPVVM14NPTM | PVVM 14 NPT M | 1/4″ | 103 | 15 | F NPTF | ANSI B1.20.3 | NPTF 1/4″ FEMALE | 34 | 30 | – | 27 | 0,09 |
EFXXA8 | PVVM 38 NPT M | 3/8″ | 100 | 20 | F NPTF | ANSI B1.20.3 | NPTF 3/8″ FEMALE | 39 | 35 | – | 32 | 0,13 |
I codici riportati in tabella sono regolarmente disponibili a magazzino, per altre misure è possibile consultare il catalogo Faster disponibile in Area riservata/Download (solo per utenti registrati)
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
