Guida stelo di ghisa oleodinamica

Caratteristiche Tecniche

Codici prodotti

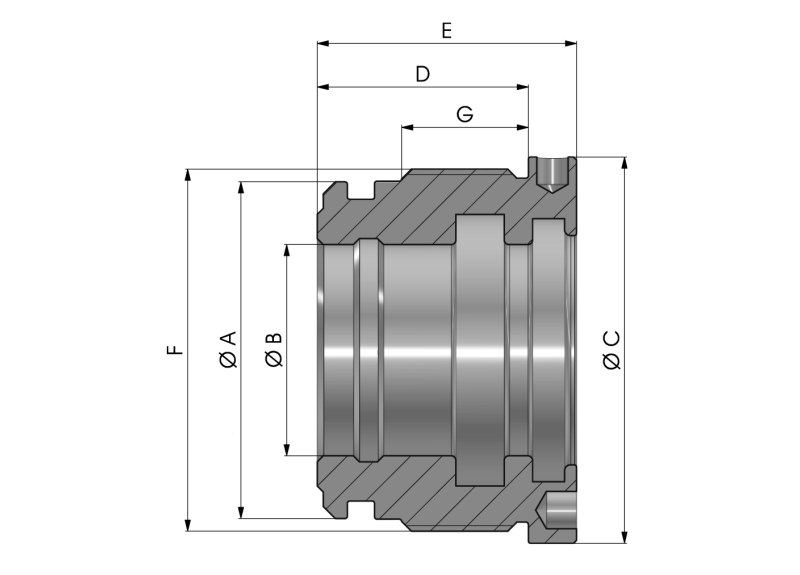

Codice	Alesaggio (A)	Stelo (B)	C mm	D mm	E mm	Filettatura (F)	G mm	Peso kg
LCGS03020	30	20	40	27	33	M 34 × 1.5	14	0,10
LCGS03520	35	20	44	32	40	M 39 × 1.5	19	0,19
LCGS04020	40	20	49	32	40	M 44 × 1.5	19	0,28
LCGS04025	40	25	49	32	40	M 44 × 1.5	19	0,22
LCGS04525	45	25	54	32	40	M 49 × 1.5	19	0,32
LCGS05025	50	25	59	35	43	M 54 × 1.5	22	0,46
LCGS05030	50	30	59	35	43	M 54 × 1.5	22	0,39
LCGS05035	50	35	59	35	43	M 54 × 1.5	22	0,31
LCGS05530	55	30	64	35	43	M 60 × 1.5	21	0,53
LCGS05535	55	35	64	35	43	M 60 × 1.5	21	0,44
LCGS06030	60	30	69	40	50	M 64 × 1.5	27	0,79
LCGS06035	60	35	69	40	50	M 64 × 1.5	27	0,69
LCGS06040	60	40	69	40	50	M 64 × 1.5	27	0,59
LCGS06535	65	35	74	40	50	M 69 × 1.5	25	0,88
LCGS06540	65	40	74	40	50	M 69 × 1.5	25	0,77
LCGS07030	70	30	79	40	50	M 74 × 1.5	27	1,17
LCGS07035	70	35	79	40	50	M 74 × 1.5	27	1,07
LCGS07040	70	40	79	40	50	M 74 × 1.5	27	0,94
LCGS07050	70	50	79	40	50	M 74 × 1.5	27	0,68
LCGS08040	80	40	94	50	60	M 85 × 2	33	1,72
LCGS08050	80	50	92	50	60	M 85 × 2	33	1,38
LCGS08060	80	60	92	50	60	M 85 × 2	33	0,96
LCGS08550	85	50	99	50	60	M 90 × 2	33	1,67
LCGS09050	90	50	104	50	60	M 95 × 2	33	1,97
LCGS09060	90	60	104	50	60	M 95 × 2	33	1,55
LCGS10060	100	60	114	70	82	M 105 × 2	51	3,11
LCGS10070	100	70	114	70	82	M 105 × 2	51	2,44
LCGS11060	110	60	124	70	82	M 115 × 2	51	4,09
LCGS11070	110	70	124	70	82	M 115 × 2	51	3,43
LCGS12060	120	60	139	70	82	M 125 × 2	49	5,26
LCGS12070	120	70	139	70	82	M 125 × 2	49	4,55
LCGS12080	120	80	139	70	82	M 125 × 2	49	3,88
LCGS14070	140	70	159	80	92	M 145 × 2	59	7,89
LCGS14080	140	80	159	80	92	M 145 × 2	59	7,12

Disclaimer

Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
