Golfari maschi zincati DIN 580

Caratteristiche Tecniche

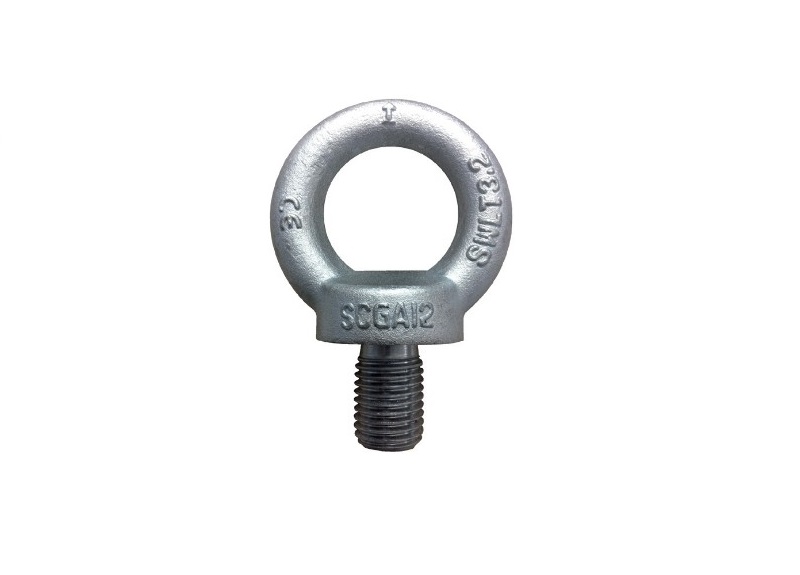

Golfari maschi zincati

Materiale : acciaio C15E

Norma tecnica di riferimento : DIN 580

Dichiarazione CE di conformità, in accordo alla Direttiva Macchine 2006/42/CE.

Informazioni importanti per l’utilizzo

I golfari DIN 580 possono essere utilizzati anche in tiro a 90°

Per facilitare la scelta, nella tabella in basso sono mostrati i carichi massimi di utilizzo in verticale, in tiro a 45° ed in tiro a 90°

Si raccomanda il rispetto delle istruzioni uso e manutenzione, scaricabili in Area riservata\Download.

Codici prodotti

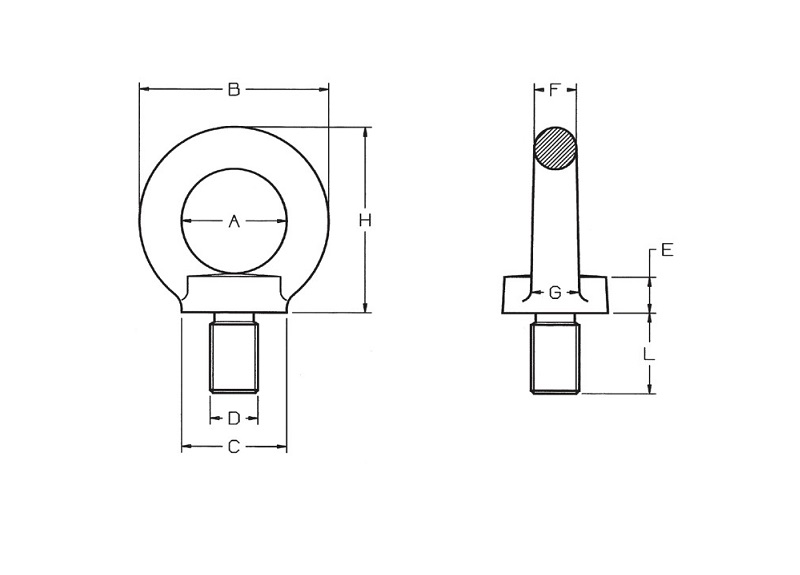

Codice	Misura	WLL in tiro verticale	WLL in tiro a 45°	WLL in tiro a 90°	A	B	C	E	F	G	H	L	Coppia max di serraggio	Peso
Codice	Misura	kg	kg	kg	mm	mm	mm	mm	mm	mm	mm	mm	Nm	kg
BA3086060*	M6*	90	55	38	20	36	20	6	8	10	36	13	3,5	0,06
BA3086061	M6	75	55	38	20	36	20	6	8	10	36	13	3,5	0,06
BA3086080	M8	140	100	70	20	36	20	6	8	10	36	13	8	0,06
BA3086100	M10	230	170	115	25	45	25	8	10	12	45	17	16	0,11
BA3086120	M12	340	240	170	30	54	30	10	12	14	53	21	28	0,18
BA3086140*	M14*	500	240	170	30	54	30	10	12	14	53	21	45	0,19
BA3086141	M14	490	350	245	35	63	35	12	14	16	62	27	45	0,27
BA3086160	M16	700	500	350	35	63	35	12	14	16	62	27	70	0,28
BA3086180*	M18*	930	500	350	35	63	35	12	14	16	62	27	95	0,33
BA3086181	M18	850	600	425	40	72	40	14	16	19	71	30	95	0,44
BA3086200	M20	1 200	860	600	40	72	40	14	16	19	71	30	135	0,45
BA3086220*	M22*	1 500	860	600	40	72	40	14	16	19	71	30	182	0,50
BA3086221	M22	1 400	1 000	700	50	90	50	18	20	24	90	36	182	0,72
BA3086240	M24	1 800	1 290	900	50	90	50	18	20	24	90	36	230	0,74
BA3086270*	M27*	2 500	1 290	900	54	98	62	20	22	26	99	40	343	1,25
BA3086271	M27	2 100	1 500	1 050	60	108	65	22	24	28	109	45	343	1,62
BA3086300	M30	3 200	2 300	1 600	60	108	65	22	24	28	109	45	465	1,66
BA3086330*	M33*	4 200	2 300	1 600	60	108	65	22	24	28	109	45	632	1,90
BA3086331	M33	3 200	2 300	1 600	70	126	75	26	28	32	128	54	632	2,60
BA3086360	M36	4 600	3 300	2 300	70	126	75	26	28	32	128	54	814	2,65
BA3086390*	M39*	6 000	3 300	2 300	80	144	85	30	32	38	147	63	1 059	3,78
BA3086391	M39	4 600	3 300	2 300	80	144	85	30	32	38	147	63	1 059	3,78
BA3086421	M42	6 300	4 500	3 150	80	144	85	30	32	38	147	63	1 304	4,03
BA3086450*	M45*	7 800	4 500	3 150	90	166	100	35	38	46	168	68	1 638	6,24
BA3086451	M45	6 300	4 500	3 150	90	166	100	35	38	46	168	68	1 638	6,24
BA3086480	M48	8 600	6 100	4 300	90	616	100	35	38	46	168	68	1 981	6,38
BA3086520*	M52*	9 900	6 100	4 300	100	184	110	38	42	50	187	78	2 540	8,57
BA3086521	M52	8 600	6 100	4 300	100	184	110	38	42	50	187	78	2 540	8,57
BA3086560	M56	11 500	8 200	5 750	100	184	110	38	42	50	187	78	3 000	8,80
BA3086600	M60	11 500	8 200	5 750	110	206	120	42	48	58	208	90	3 000	12,13
BA3086640	M64	16 000	11 000	8 000	110	206	120	42	48	58	208	90	4 736	12,40
BA3086720	M72	20 000	14 000	10 000	140	260	150	50	60	72	260	100	6 913	23,30
BA3086800	M80	28 000	20 000	14 000	160	296	170	55	68	80	298	112	9 625	34,20
BA3086A00	M100	40 000	29 000	20 000	180	330	190	60	75	88	330	130	19 613	49,10

*Codici similari ma non conformi alla nuova norma DIN 580:2018-04
