Golfari femmina DIN 582 | acciaio inox AISI 316

Caratteristiche Tecniche

Golfari femmina ad occhio circolare

Materiale : acciaio inox AISI 316

Norma tecnica di riferimento : DIN 582

Dichiarazione CE di conformità, in accordo alla Direttiva Macchine 2006/42/CE.

Informazioni importanti per l’utilizzo

I golfari DIN 582 possono essere utilizzati anche in tiro a 90°

Per facilitare la scelta, nella tabella in basso sono mostrati i carichi massimi di utilizzo in verticale, in tiro a 45° ed in tiro a 90°

Si raccomanda il rispetto delle istruzioni uso e manutenzione, scaricabili in Area riservata\Download.

Codici prodotti

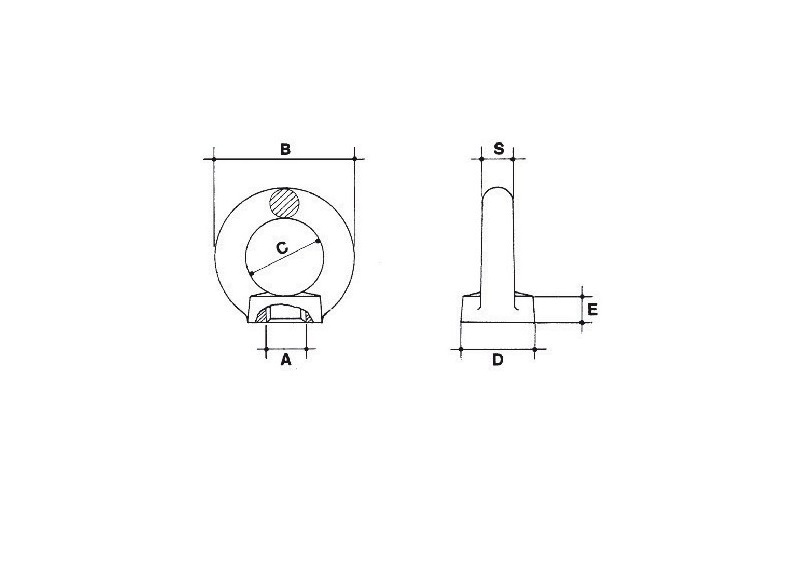

Codice	Misura	WLL in tiro verticale	WLL in tiro a 45°	WLL in tiro a 90°	A	B	C	E	F	G	H	Coppia max di serraggio	Peso
Codice	Misura	kg	kg	kg	mm	mm	mm	mm	mm	mm	mm	Nm	kg
BA3092060	M6	90	60	45	20	36	20	6	8	10	36	3,5	0,05
BA3092080	M8	140	100	70	20	36	20	6	8	10	36	8	0,05
BA3092100	M10	230	170	115	25	45	25	8	10	12	45	16	0,09
BA3092120	M12	340	240	170	30	54	30	10	12	14	53	28	0,16
BA3092140	M14	500	350	250	30	54	30	10	12	14	53	45	0,17
BA3092160	M16	700	500	350	35	63	35	12	14	16	62	70	0,24
BA3092180	M18	930	650	465	35	63	35	12	14	16	62	95	0,28
BA3092200	M20	1 200	860	600	40	72	40	14	16	19	71	135	0,36
BA3092220	M22	1 500	1 050	750	40	72	40	14	16	19	71	182	0,41
BA3092240	M24	1 800	1 290	900	50	90	50	18	20	24	90	230	0,72
BA3092300	M30	3 200	2 300	1 600	60	108	65	22	24	28	109	465	1,32
