Golfari girevoli 806X | Grado 100

Caratteristiche Tecniche

Punti di ancoraggio destinati al sollevamento dei carichi

Consentono il tiro a 90° con il minimo ingombro

Ideali per ancoraggi a 90°

Materiale : acciaio legato grado 100
Coefficiente di sicurezza 4 in tutte le direzioni di carico
Progettati, testati e certificati secondo norme tecniche GS-OA 15-04 – EN 1677
Testati 100% Magnaflux
Testati fino a 20000 cicli di fatica
Orientabili a 360°
Viti imperdibili
Viti protette con il sistema GEOMET che garantisce una protezione durevole nel tempo
Le viti dei golfari misura M36 e superiori possono essere serrate anche con chiavi esagonali universali

Fornibili su richiesta :

Filettature UNC
Filettature fuori standard
Gambi di lunghezza fuori standard
Golfari speciali resistenti fino a -40°C
Versioni con viti intercambiabili (*)

(*) In questo caso, nel momento in cui si dovesse sostituire la vite, bisognerà assicurarsi che la nuova vite abbia le stesse caratteristiche meccaniche di quella originale

Informazioni importanti per l’utilizzo

I golfari vanno sempre utilizzati con le viti originali, che sono inamovibili. Le viti non vanno mai sostituite.

Non idonei alla rotazione sotto carico.

Nella sezione immagini aggiuntive in fondo alla pagina è possibile trovare :

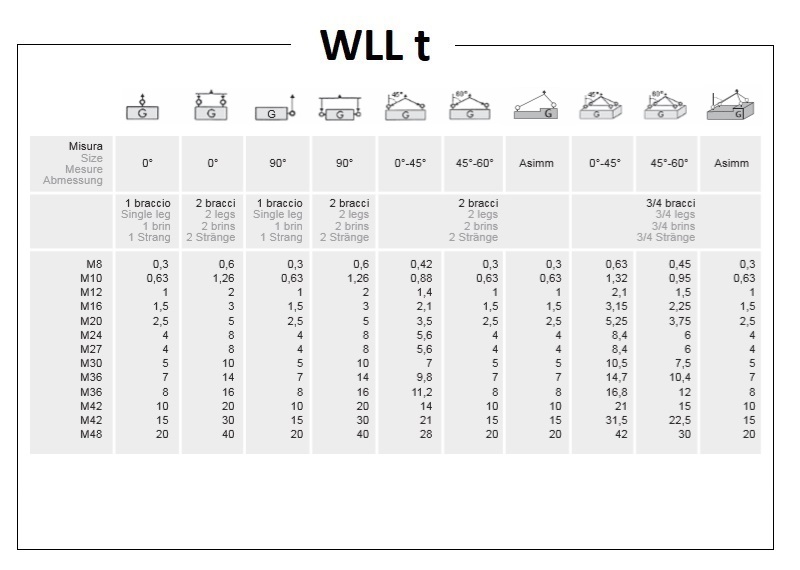

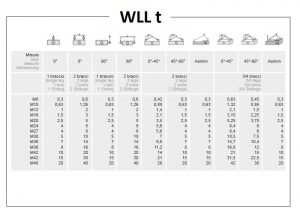

Il carico massimo di utilizzo (WLL) in varie configurazioni
Modalità di utilizzo non consentite

Ogni pezzo viene fornito completo di istruzioni per un utilizzo corretto e sicuro, in conformità alla Direttiva Macchine 2006/42/CE.

Codici prodotti

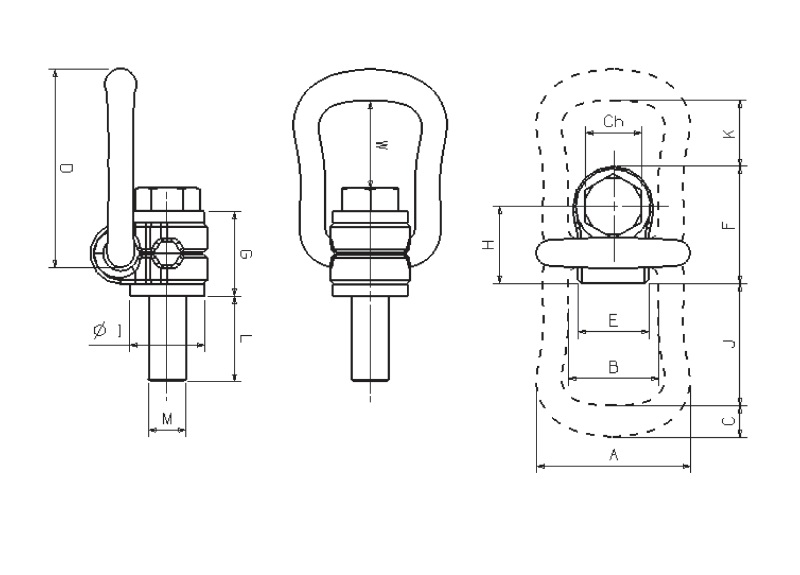

Codice	Misura	WLL in tiro a 90°	WLL in tiro verticale	A	B	C	D	E	F	G	H	I	L	W	J	K	Ch	Coppia max di serraggio	Peso
Codice	Misura	kg	kg	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	Nm	kg
BG6C806X08	M8	300	300	57	34	10	78	24	41	30	26,5	25	15	43	51	35	13	30	0,28
BG6C806X10	M10	630	630	57	34	10	78	24	41	30	26,5	25	15	42	51	35	17	60	0,29
BG6C806X12	M12	1 000	1 000	66	38	13,5	85	30	50	36	33	32	23	40	52	28	19	100	0,50
BG6C806X16	M16	1 500	1 500	66	38	13,5	85	30	50	36	33	32	24	38	52	28	24	150	0,51
BG6C806X20	M20	2 500	2 500	87	55	16	111	48	68	44	42,5	45	31	54	71	36	30	250	1,25
BG6C806X24	M24	4 000	4 000	87	55	16	111	48	68	44	42,5	45	37	51	71	36	36	400	1,30
BG6C806X27	M27	4 000	4 000	109	66	22,5	145	54	91	63	58,5	60	37	64	86	47	41	400	3,15
BG6C806X30	M30	5 000	5 000	109	66	22,5	145	54	91	65	58,5	60	45	62	86	47	46	500	3,25
BG6C806X36T07	M36	7 000	7 000	109	66	22,5	145	54	91	55	58,5	60	50	60	86	43	55	700	3,30
BG6C806X36	M36	8 000	8 000	136	78	28	190	62	108	81	72,5	70	59	88	115	74	55	800	5,90
BG6C806X42T10	M42	10 000	10 000	136	78	28	190	62	108	75	72,5	70	75	86	115	70	65	925	6,50
BG6C806X42	M42	15 000	15 000	169	97	36	242	68	131	89	87,5	85	63	121	151	97	65	1 500	11,20
BG6C806X48	M48	20 000	20 000	169	97	36	242	68	131	89	87,5	95	71	117	151	93	75	2 000	11,60

Immagini aggiuntive

Disclaimer

Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
