Punti di ancoraggio destinati al sollevamento dei carichi
Informazioni importanti per l’utilizzo

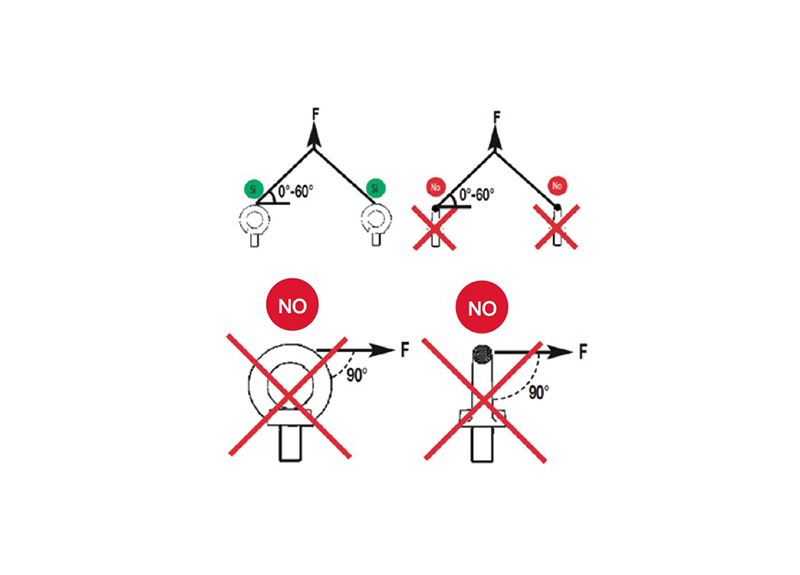

Il tiro a 90° non è consentito.

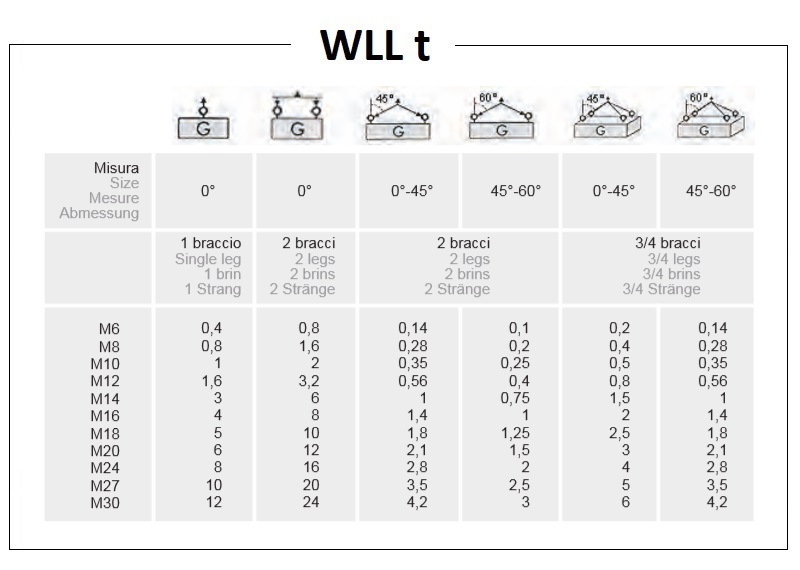

Nella sezione immagini aggiuntive in fondo alla pagina è possibile trovare :
Il golfare va avvitato a mano.
Ogni pezzo viene fornito completo di istruzioni per un utilizzo corretto e sicuro, in conformità alla Direttiva Macchine 2006/42/CE.
Codice |
Misura |
WLL in tiro verticale |

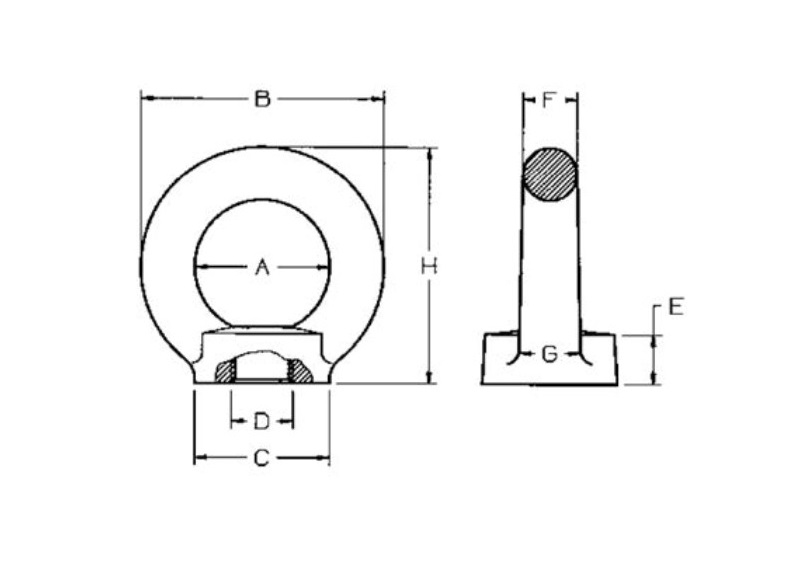

A | B | C | E | F | H | Coppia max di serraggio |
Peso |
kg | mm | mm | mm | mm | mm | mm | Nm | kg | ||
BG6C80206 | M6 | 400 | 25 | 45 | 25 | 10 | 10 | 45 | 3,5 | 0,10 |
BG6C80208 | M8 | 800 | 25 | 45 | 25 | 10 | 10 | 45 | 8 | 0,10 |
BG6C80210 | M10 | 1 000 | 25 | 45 | 25 | 10 | 10 | 45 | 16 | 0,10 |
BG6C80212 | M12 | 1 600 | 35 | 63 | 35 | 14 | 14 | 62 | 28 | 0,26 |
BG6C80214 | M14 | 3 000 | 35 | 63 | 35 | 14 | 14 | 62 | 45 | 0,26 |
BG6C80216 | M16 | 4 000 | 35 | 63 | 35 | 14 | 14 | 62 | 70 | 0,26 |
BG6C80218 | M18 | 5 000 | 50 | 90 | 50 | 20 | 20 | 90 | 95 | 0,75 |
BG6C80220 | M20 | 6 000 | 50 | 90 | 50 | 20 | 20 | 90 | 135 | 0,75 |
BG6C80224 | M24 | 8 000 | 50 | 90 | 50 | 20 | 20 | 90 | 230 | 0,75 |
BG6C80227 | M27 | 10 000 | 60 | 108 | 65 | 24 | 24 | 109 | 343 | 1,40 |
BG6C80230 | M30 | 12 000 | 60 | 108 | 65 | 24 | 24 | 109 | 465 | 1,40 |
