Raccordi a T laterale con dado girevole SOLO CORPO

Caratteristiche Tecniche

Codici prodotti

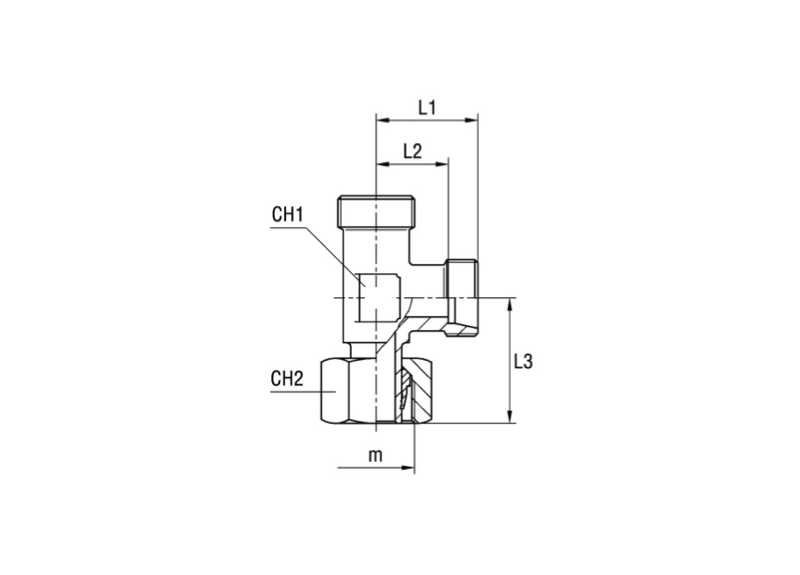

Serie	Pressione di esercizio bar	Codice	Ø Tubo	m	L1	L2	L3	CH1	CH2
L	315	EGC104604.1	6	12×1,5	19	12	26	12	14
		EGC104605.1	8	14×1,5	21	14	27,5	12	17
		EGC104606.1	10	16×1,5	22	15	29	14	19
		EGC104607.1	12	18×1,5	24	17	29,5	17	22
		EGC104608.1	15	22×1,5	28	21	32,5	19	27
		EGC104609.1	18	26×1,5	31	23,5	35,5	24	32
	160	EGC104610.1	22	30×2	35	27,5	38,5	27	36
		EGC104611.1	28	36×2	38	30,5	41,5	36	41
		EGC104612.1	35	45×2	45	34,5	51	41	50
		EGC104613.1	42	52×2	51	40	56	50	60
S	630	EGC104614.1	6	14×1,5	23	16	27	12	17
		EGC104615.1	8	16×1,5	24	17	27,5	14	19
		EGC104616.1	10	18×1,5	25	17,5	30	17	22
		EGC104617.1	12	20×1,5	29	21,5	31	17	24
		EGC104618.1	14	22×1,5	30	22	35	19	27
	400	EGC104619.1	16	24×1,5	33	24,5	36,5	24	30
		EGC104620.1	20	30×2	37	26,5	44,5	27	36
		EGC104621.1	25	36×2	42	30	50	36	46
		EGC104622.1	30	42×2	49	35,5	55	41	50
	315	EGC104623.1	38	52×2	57	41	63	50	60

Desiderando ordinare il raccordo in acciaio AISI 316, sostituire nel codice il EGC10… iniziale con EGC11…
