NO SKIVE significa che il tubo non va spellato prima della pressatura.
Con queste ghiere vanno utilizzati esclusivamente i raccordi della serie STANDARD.
Tutte le ghiere presenti in questa pagina sono disponibili anche in acciaio inox AISI 316.

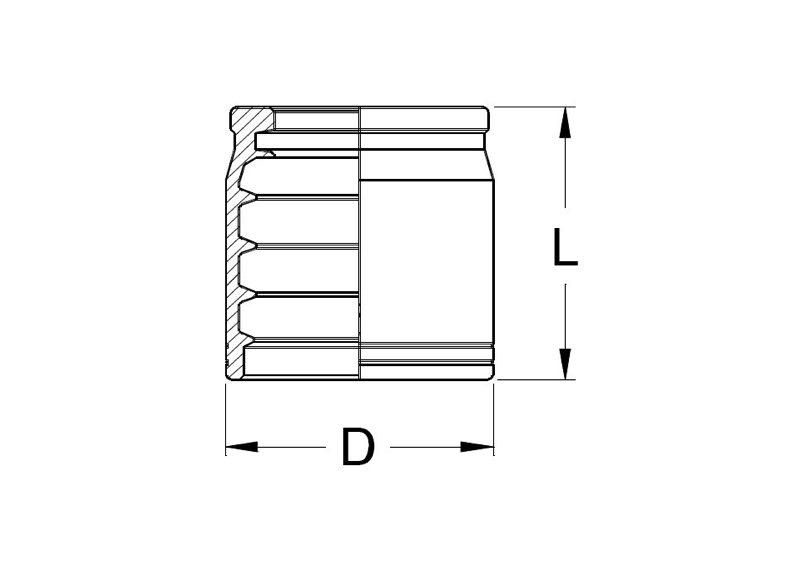

Codice | Ø interno tubo |
Dimensioni mm |
Utilizzabile su tubi | |||||||
---|---|---|---|---|---|---|---|---|---|---|
inch | DN | D | L | 1SN | R1AT | 2SN | R2AT | 2SC | R16 | |
EBNS042 | 1/4” | 6 | 22 | 26 | √ | √ | √ | √ | √ | √ |
EBNS052 | 5/16” | 8 | 24 | 27,5 | √ | √ | √ | √ | √ | √ |
EBNS062 | 3/8” | 10 | 26 | 30 | √ | √ | √ | √ | √ | √ |
EBNS082 | 1/2” | 13 | 30 | 32,5 | √ | √ | √ | √ | √ | √ |
EBNS102 | 5/8” | 16 | 34 | 35 | √ | √ | √ | √ | √ | √ |
EBNS122 | 3/4” | 19 | 38 | 40 | √ | √ | √ | √ | √ | √ |
