Il tubo non va spellato prima della pressatura.
Con queste ghiere vanno utilizzati esclusivamente i raccordi della serie POWERSPEED.
Codice | Diametro interno tubo |

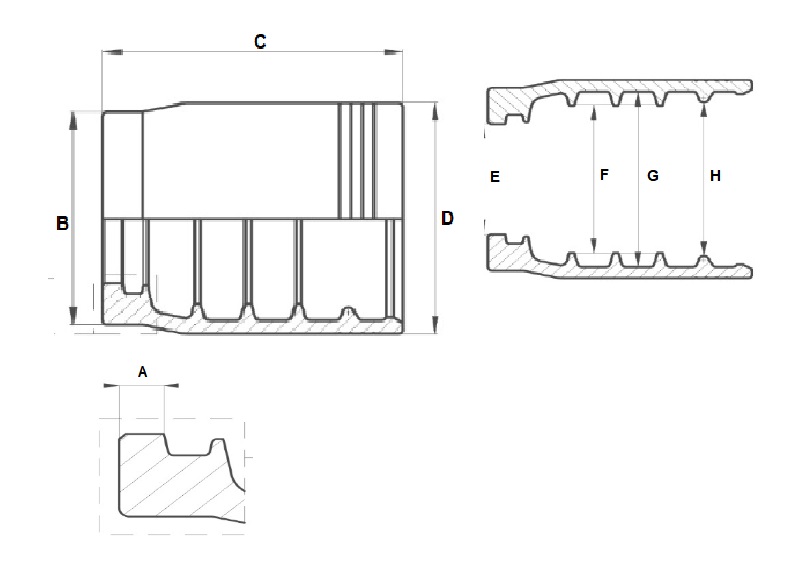

Dimensioni mm |
Utilizzabile su tubi | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
pollici | DN | A | B | C | D | E | F | G | H | |||
EB64125N | 3/4” | 19 | 3,4 | 41,4 | 52 | 45 | 25 | 33,5 | 39,7 | 34,9 | 4SP | 4SH |
EB64165N | 1” | 25 | 4,3 | 48,6 | 58 | 53 | 31 | 40,5 | 47 | 42,1 | 4SP | 4SH |
EB64205N | 1.1/4” | 32 | 5,3 | 57 | 69,5 | 62 | 37,5 | 48,5 | 55,2 | 50,3 | – | 4SH |
EB64245N | 1.1/2” | 38 | 6,3 | 65,5 | 87 | 70 | 45 | 55 | 62,8 | 57 | – | 4SH |
EB64325N | 2” | 51 | 7,1 | 81 | 100 | 86 | 58 | 70 | 78 | 73,2 | – | 4SH |
