Flangia diritta SAE J518 – 3000 PSI – codice 61 – Powerspeed
Codice | DN
Pollici |
Diametro flangia |

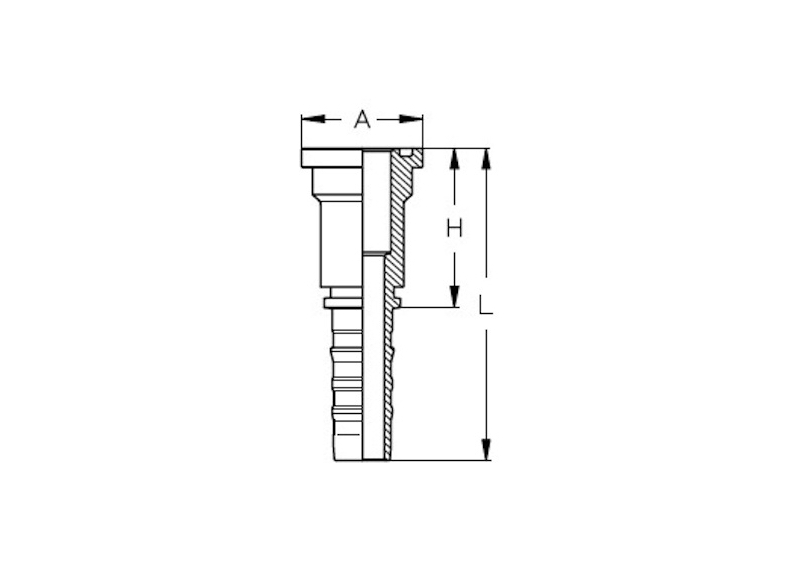

Dimensioni mm |
Pressione max
di esercizio |
||||
---|---|---|---|---|---|---|---|---|
DN | Pollici | Pollici | H | L | A | bar | PSI | |
EC125S0 | 19 | 3/4” | 3/4” | 55 | 106 | 38,1 | 350 | 5000 |
EC125S1 | 19 | 3/4” | 1” | 57 | 108 | 44,5 | 350 | 5000 |
EC125S2 | 19 | 3/4” | 1.1/4” | 55 | 106 | 50,8 | 280 | 4000 |
EC165M2 | 25 | 1” | 3/4” | 58 | 114,5 | 38,1 | 350 | 5000 |
EC165S0 | 25 | 1” | 1” | 58 | 114,5 | 44,5 | 350 | 5000 |
EC165S1 | 25 | 1” | 1.1/4” | 63 | 119,5 | 50,8 | 280 | 4000 |
EC165S2 | 25 | 1” | 1.1/2” | 55 | 115,5 | 60,4 | 210 | 3000 |
EC20585 | 32 | 1.1/4” | 1” | 64 | 130,5 | 44,5 | 350 | 5000 |
EC205S0 | 32 | 1.1/4” | 1.1/4” | 64 | 130,5 | 50,8 | 280 | 4000 |
EC205S1 | 32 | 1.1/4” | 1.1/2” | 68 | 134,5 | 60,4 | 210 | 3000 |
EC205S2 | 32 | 1.1/4” | 2” | 75 | 141,5 | 71,4 | 210 | 3000 |
EC245S0 | 38 | 1.1/2″ | 1.1/2” | 73 | 155,5 | 60,4 | 210 | 3000 |
EC245S1 | 38 | 1.1/2” | 2” | 76 | 158,5 | 71,4 | 210 | 3000 |
EC325S0 | 51 | 2” | 2” | 77 | 176,5 | 71,4 | 210 | 3000 |
EC325S1 | 51 | 2” | 2.1/2” | 90 | 186,5 | 84,1 | 175 | 2500 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
