Flangia 45° SAE J518 – 6000 PSI – codice 62 – Powerspeed

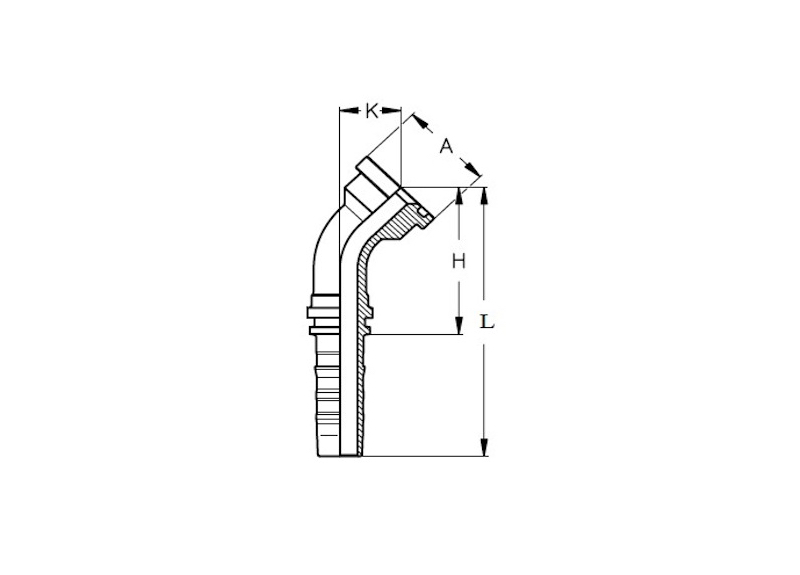

Codice | Diametro interno tubo |
Diametro flangia |
Dimensioni mm |
Pressione max
di esercizio |
|||||
---|---|---|---|---|---|---|---|---|---|
DN | Pollici | Pollici | H | L | K | A | bar | PSI | |
EC125U5 | 19 | 3/4” | 3/4” | 66 | 117 | 28 | 41,3 | 420 | 6000 |
EC125U6 | 19 | 3/4” | 1” | 68 | 118 | 29 | 47,6 | 420 | 6000 |
EC16586 | 25 | 1” | 3/4” | 81 | 137 | 31 | 41,3 | 420 | 6000 |
EC165U5 | 25 | 1” | 1” | 80 | 136 | 30 | 47,6 | 420 | 6000 |
EC165U6 | 25 | 1” | 1.1/4” | 80 | 136 | 30 | 54 | 420 | 6000 |
EC205U4 | 32 | 1.1/4” | 1” | 96 | 163 | 37 | 47,6 | 420 | 6000 |
EC205U5 | 32 | 1.1/4” | 1.1/4” | 93 | 160 | 34 | 54 | 420 | 6000 |
EC205U6 | 32 | 1.1/4” | 1.1/2” | 94 | 161 | 35 | 63,5 | 420 | 6000 |
EC245U5 | 38 | 1.1/2” | 1.1/2” | 112 | 195 | 40 | 63,5 | 420 | 6000 |
EC245U6 | 38 | 1.1/2” | 2” | 115 | 198 | 43 | 79,4 | 420 | 6000 |
EC325U5 | 51 | 2” | 2” | 150 | 247 | 56 | 79,4 | 350 | 5000 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
