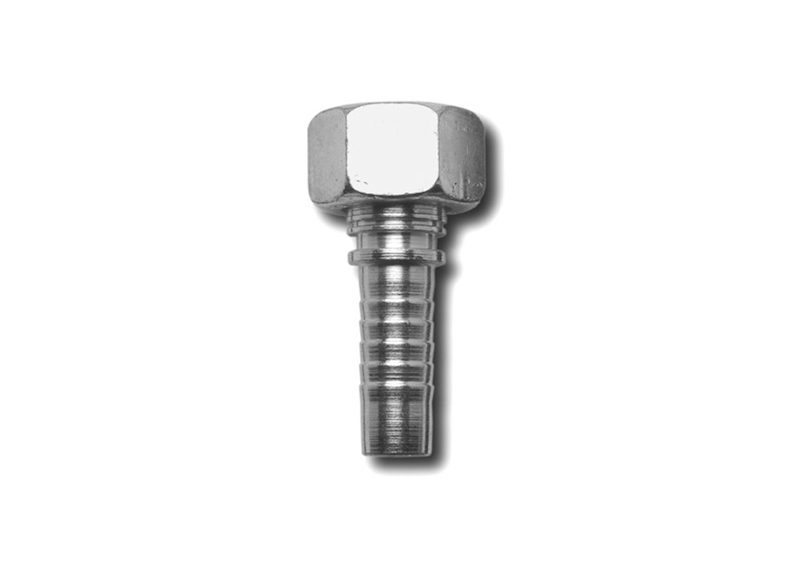

Femmina diritta metrica – ogiva 24° – serie pesante (DKOS) – standard

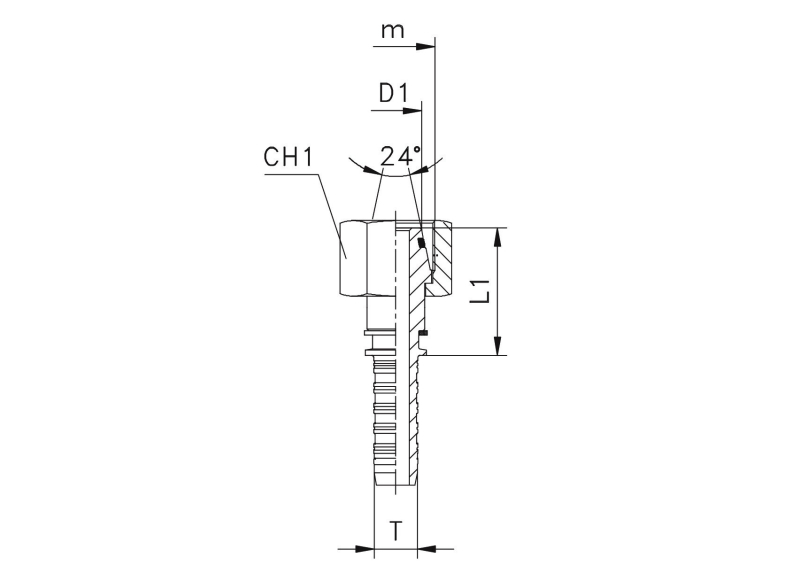

Codice | Ø interno tubo T |
Filettatura
m |
Cono 24°
D1 |
Dimensioni mm |
||
---|---|---|---|---|---|---|
inch | DN | CH1 | L1 | |||
EC0328D | 3/16” | 5 | 16×1,5 | 8 | 19 | 24 |
EC0424D | 1/4″ | 6 | 14×1,5 | 6 | 17 | 24,5 |
EC0428D | 1/4” | 6 | 16×1,5 | 8 | 19 | 24 |
EC0429D | 1/4” | 6 | 18×1,5 | 10 | 22 | 25 |
EC0528D | 5/16” | 8 | 20×1,5 | 12 | 24 | 25 |
EC0628D | 3/8” | 10 | 20×1,5 | 12 | 24 | 25 |
EC0629D | 3/8” | 10 | 22×1,5 | 14 | 27 | 29 |
EC0828D | 1/2” | 12 | 24×1,5 | 16 | 30 | 29,5 |
EC1028D | 5/8” | 16 | 30×2 | 20 | 36 | 36 |
EC1229D | 3/4” | 19 | 30×2 | 20 | 36 | 36 |
EC1228D | 3/4” | 19 | 36×2 | 25 | 41 | 39 |
EC1627D | 1” | 25 | 36×2 | 25 | 41 | 35,5 |
EC1628D | 1” | 25 | 42×2 | 30 | 50 | 40 |
EC2028D | 1.1/4” | 32 | 52×2 | 38 | 60 | 47 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
