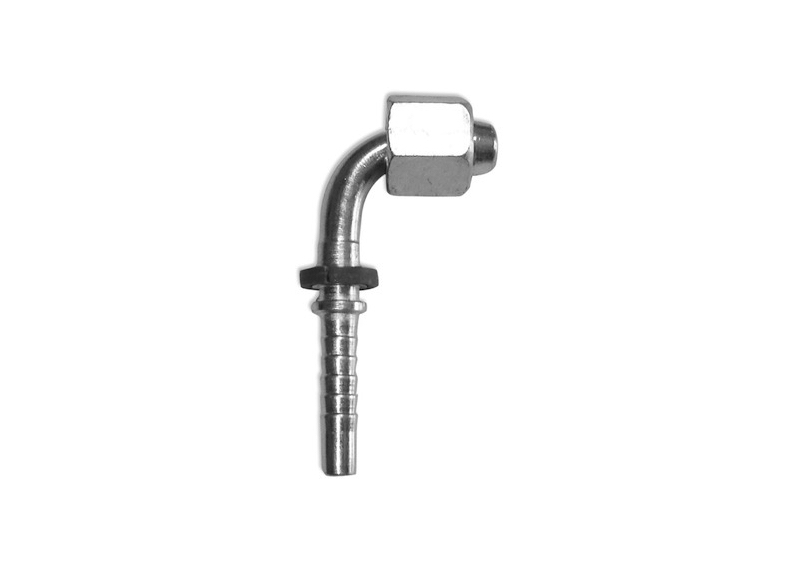

Femmina 90° metrica multiseal – ogiva 24°/60°

Caratteristiche Tecniche

Femmina 90° metrica multiseal – ogiva 24°/60° – standard

Codici prodotti

Codice	Diametro interno tubo</th		Filettatura F	Alberino mm	Dimensioni mm

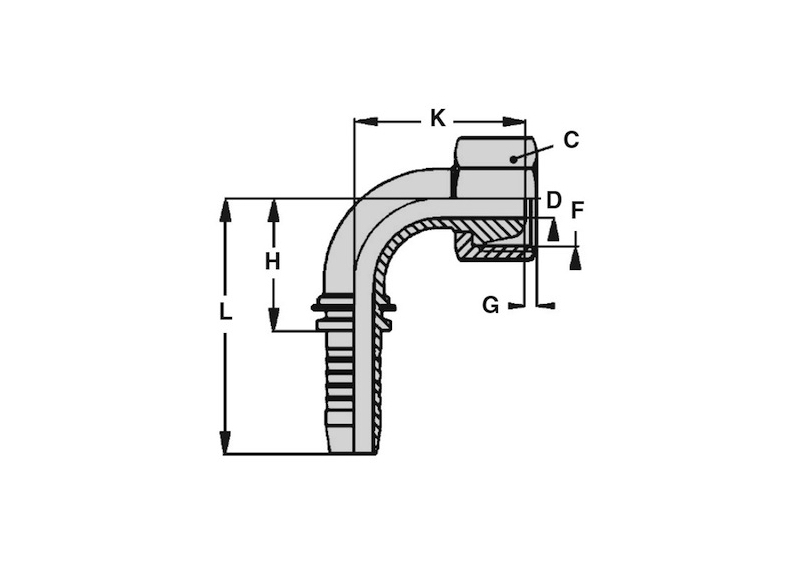

Codice	Pollici	DN	Filettatura F	Alberino mm	C	H	L	K	G	D
EC0320N	3/16”	5	M12x1,5	6	14	15	44	29	2,3	3
EC0421N	1/4”	6	M14x1,5	8	17	24	52	29	1,5	4
EC0422N	1/4”	6	M16x1,5	10	19	24	55	29	2,2	4
EC0521N	5/16”	8	M16x1,5	10	19	31	58	33	2,2	5
EC0621N	3/8”	10	M18x1,5	12	22	34	63	33	1,4	7
EC0820N	1/2′	13	M22x1,5	15	27	40	73	38	2,7	9,5
EC1020N	5/8”	16	M26x1,5	18	32	47	77	51	2,4	12

Disclaimer

Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
