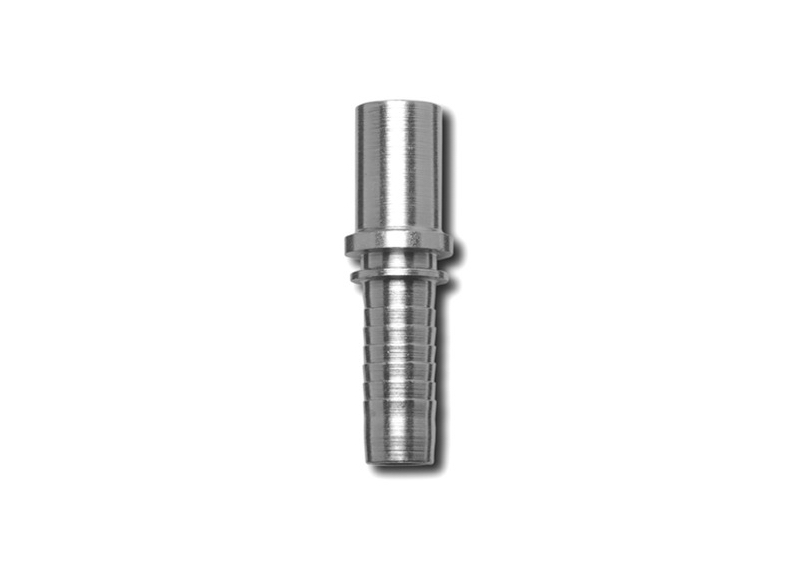

Estremità tubolare diritta – standard

Caratteristiche Tecniche

Codici prodotti

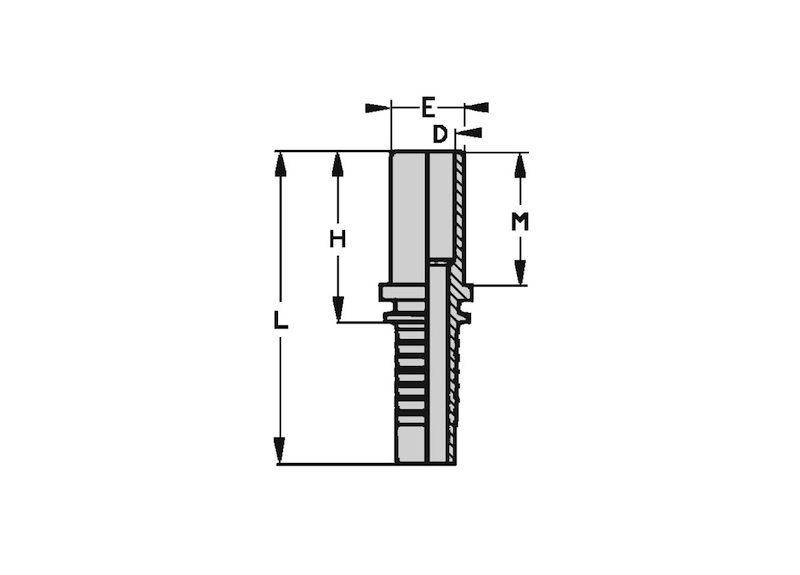

Codice	Diametro interno tubo		Diametro E mm	Dimensioni mm
Codice	Pollici	DN	Diametro E mm	H	L	M	D
EC02241	1/8”	3	6	26	40,5	19,5	3
EC03241	3/16”	5	6	28	51	22	3
EC03242	3/16”	5	8	30	53	24	3
EC04243	1/4”	6	6	30	58	23	4
EC04241	1/4”	6	8	29	57	22	4
EC04242	1/4”	6	10	32	60	25	4
EC04244	1/4”	6	12	32	60	25	4
EC05241	5/16”	8	10	30	58	23	5
EC05242	5/16”	8	12	32	60	25	7
EC06243	3/8”	10	10	30	60	23	7
EC06241	3/8”	10	12	31	61	24	7
EC06242	3/8”	10	14	36	66	29	7
EC06244	3/8”	10	15	32	62	25	7
EC08244	1/2”	13	14	37	68	29	9,5
EC08241	1/2”	13	15	33	64	25	9,5
EC08242	1/2”	13	16	38	69	30	9,5
EC08243	1/2”	13	18	34	65	26	9,5
EC10241	5/8”	16	18	34	68	26	12
EC10242	5/8”	16	20	44	78	36	12
EC10243	5/8”	16	22	36	70	28	12
EC122H2	3/4”	19	18	37	76	26	12
EC12243	3/4”	19	20	44	84	36	15
EC12241	3/4”	19	22	36	77	28	15
EC12242	3/4”	19	25	48	88	40	15
EC16243	1”	25	25	50	103	40	20
EC16241	1”	25	28	40	93	30	20
EC16242	1”	25	30	54	107	44	20
EC20241	1.1/4”	32	35	46	105	36	26
EC20242	1.1/4”	32	38	60	119	50	26
EC24243	1.1/2”	38	38	61	129	50	32
EC24241	1.1/2”	38	42	49	117	38	32

Disclaimer

Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
