Cilindri doppio effetto standard

Caratteristiche Tecniche

Codici prodotti

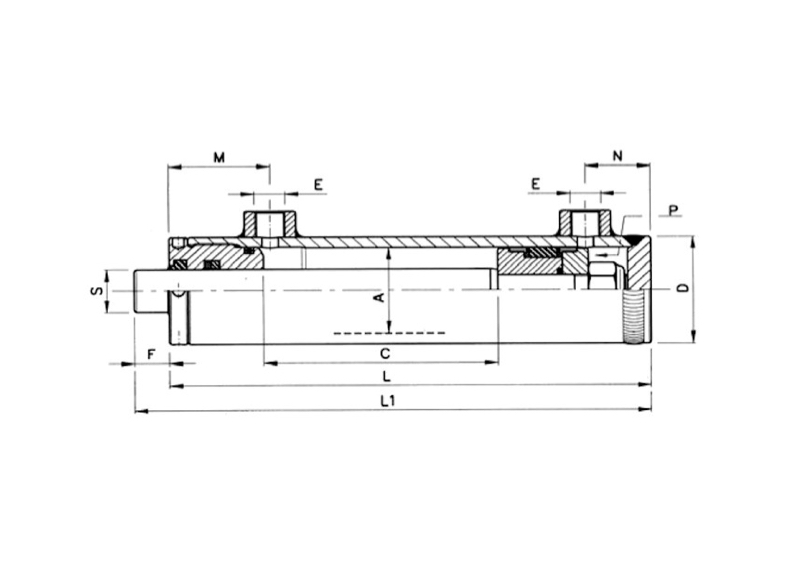

Codice	Alesaggio A mm	Stelo S mm	Corsa C mm	L mm	L1 mm	D mm	E BSP	F mm	M mm	N mm	Peso kg	Spinta P a 100 bar kg
LHC4020100	40	20	100	206	221	50	1/4”gas	15	43	28	2,3	1250
LHC4020200	40	20	200	306	321	50	1/4”gas	15	43	28	3,1	1250
LHC4020300	40	20	300	406	421	50	1/4”gas	15	43	28	3,9	1250
LHC4020400	40	20	400	506	521	50	1/4”gas	15	43	28	4,7	1250
LHC4025100	40	25	100	206	221	50	1/4”gas	15	43	28	2,6	1250
LHC4025200	40	25	200	306	321	50	1/4”gas	15	43	28	3,5	1250
LHC4025300	40	25	300	406	421	50	1/4”gas	15	43	28	4,5	1250
LHC4025400	40	25	400	506	521	50	1/4”gas	15	43	28	5,4	1250
LHC4025500	40	25	500	606	621	50	1/4”gas	15	43	28	6,3	1250
LHC4025600	40	25	600	706	721	50	1/4”gas	15	43	28	7,3	1250
LHC5030200	50	30	200	317	332	60	1/4”gas	15	46	33	4,9	1960
LHC5030300	50	30	300	417	432	60	1/4”gas	15	46	33	6,2	1960
LHC5030400	50	30	400	517	532	60	1/4”gas	15	46	33	7,4	1960
LHC5030500	50	30	500	617	632	60	1/4”gas	15	46	33	8,6	1960
LHC5030600	50	30	600	717	732	60	1/4”gas	15	46	33	9,8	1960
LHC6030200	60	30	200	326	341	70	3/8”gas	15	51	35	6,2	2820
LHC6030300	60	30	300	426	441	70	3/8”gas	15	51	35	7,5	2820
LHC6030400	60	30	400	526	541	70	3/8”gas	15	51	35	8,9	2820
LHC6030500	60	30	500	626	641	70	3/8”gas	15	51	35	10,3	2820
LHC6030600	60	30	600	726	741	70	3/8”gas	15	51	35	11,6	2820
LHC6035300	60	35	300	426	441	70	3/8”gas	15	51	35	8,3	2820
LHC6035400	60	35	400	526	541	70	3/8”gas	15	51	35	9,9	2820
LHC6035500	60	35	500	626	641	70	3/8″gas	15	51	35	11	2820
LHC6035600	60	35	600	726	741	70	3/8”gas	15	51	35	13	2820
LHC7035300	70	35	300	432	447	80	3/8”gas	15	51	35	9,7	3840
LHC7035400	70	35	400	532	547	80	3/8”gas	15	51	35	11,4	3840
LHC7035500	70	35	500	632	647	80	3/8”gas	15	51	35	13,1	3840
LHC7035600	70	35	600	732	747	80	3/8”gas	15	51	35	14	3840
LHC7040300	70	40	300	432	447	80	3/8”gas	15	51	35	10,6	3840
LHC7040400	70	40	400	532	547	80	3/8”gas	15	51	35	12,6	3840
LHC7040500	70	40	500	632	647	80	3/8”gas	15	51	35	14,5	3840
LHC7040600	70	40	600	732	747	80	3/8”gas	15	51	35	16,4	3840
LHC8040300	80	40	300	452	467	92	1/2”gas	15	62	40	13,8	5020
LHC8040400	80	40	400	552	567	92	1/2”gas	15	62	40	16,1	5020
LHC8040500	80	40	500	652	667	92	1/2”gas	15	62	40	18,4	5020
LHC8040600	80	40	600	752	767	92	1/2”gas	15	62	40	20,6	5020
