Le brache descritte in questa pagina possono essere richieste con ganci accorciatori,
molto utili per ridurre la lunghezza dei bracci e nel caso di sollevamenti asimmetrici, od eventualmente anche senza, se ritenuti non necessari.
Le brache senza ganci accorciatori hanno codici differenti, rispetto alle brache con ganci accorciatori, come mostrato nella tabella in basso.
Tutti i componenti sono in acciaio legato grado 80.
Le campanelle ed i ganci previsti sono di tipo standard, tuttavia, su richiesta, sono realizzabili brache con componenti differenti, scegliendo nella vasta gamma di accessori disponibili.

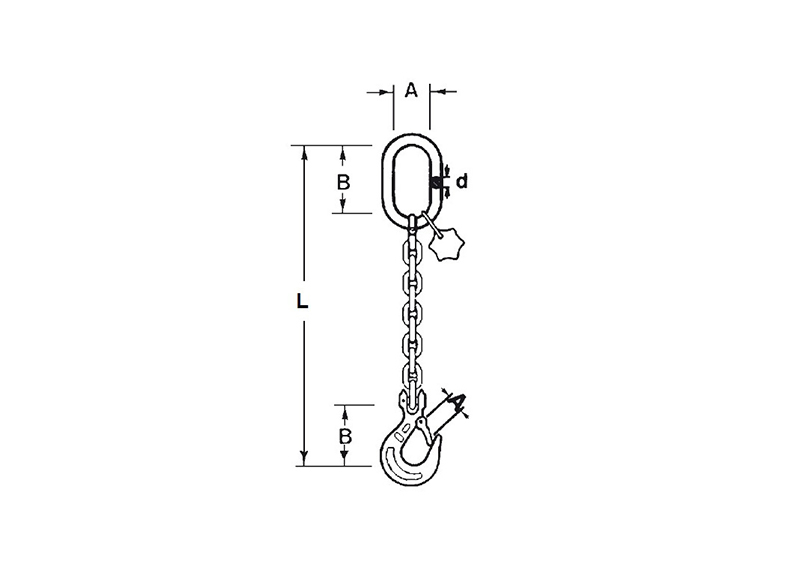

In fase di richiesta dovrà essere specificata anche la lunghezza L, intesa come da figura in alto a destra.
Le brache sono dotate di targhetta identificativa e vengono fornite con Dichiarazione CE di conformità, in accordo alla Direttiva Macchine 2006/42/CE.
Informazioni importanti per l’utilizzo
Il WLL è il carico massimo di utilizzo consentito in tiro verticale.
Se la braca viene utilizzata in tiro obliquo, il WLL si riduce, proporzionalmente all’aumento dell’angolo rispetto alla verticale.
Le nostre istruzioni per l’uso e la manutenzione, in doppia lingua, sono scaricabili in Area riservata\Download.
Codice braca con gancio accorciatore |
Codice braca senza gancio accorciatore |
Ø catena | WLL in verticale |
Campanella | Gancio | |||
---|---|---|---|---|---|---|---|---|
d | B | A | A | B | ||||
mm | kg | mm | mm | mm | mm | mm | ||
CD0S061B | CD1S061B | 6 | 1 120 | 13 | 110 | 60 | 28 | 109 |
CD0S071B | CD1S071B | 7 | 1 500 | 13 | 110 | 60 | 34 | 123 |
CD0S081B | CD1S081B | 8 | 2 000 | 16 | 110 | 60 | 34 | 123 |
CD0S101B | CD1S101B | 10 | 3 150 | 18 | 135 | 75 | 45 | 143 |
CD0S131B | CD1S131B | 13 | 5 300 | 22 | 160 | 90 | 51 | 180 |
CD0S161B | CD1S161B | 16 | 8 000 | 26 | 180 | 100 | 60 | 215 |
CD0S201B | CD1S201B | 20 | 12 500 | 36 | 260 | 140 | 70 | 253 |
CD0S221B | CD1S221B | 22 | 15 000 | 40 | 300 | 160 | 80 | 287 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
