FX-Lift è una linea di prodotti creata secondo le esigenze degli utilizzatori

sollevatori-magnetici-fx-fxe-caratteristiche-generali-3

Sollevatori Magnetici Permanenti

sollevatori-magnetici-fx-fxe-caratteristiche-generali-4

Sollevatori Magnetici Elettropermanenti

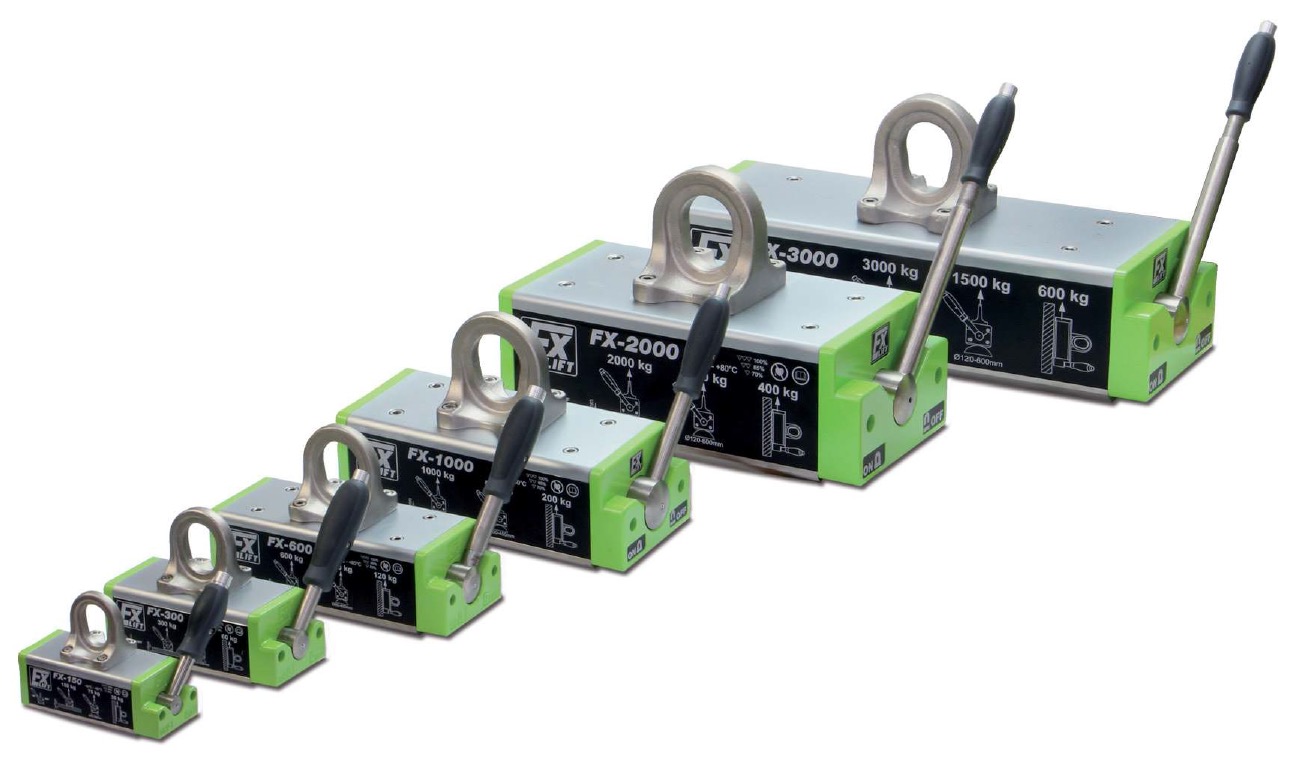

I sollevatori magnetici FX rappresentano il prodotto tecnologicamente più innovativo del settore.

Sono realizzati con uno speciale circuito a magnete singolo, i magneti ad alta energia sono totalmente attivati da una rotazione della leva di soli 90°.

Le fasi di attivazione e di disattivazione del sistema avvengono senza contraccolpi sulla leva stessa.

Il rotore massiccio realizzato dal pieno si muove su speciali cuscinetti a sfera, i magneti in neodimio ferro boro a forma di segmento applicati sulla superficie del rotore stesso, offrono la massima resa magnetica senza dispersione di flusso.

Il design unico e la riduzione dei traferri interni, assicurano una prestazione più elevata a parità di materiale magnetico utilizzato, riducendo i costi e salvaguardando l‘ambiente.

sollevatori-magnetici-fx-fxe-caratteristiche-generali-5

sollevatori-magnetici-fx-fxe-caratteristiche-generali-6

Vantaggi Esclusivi della Serie FX

  • Made in Germany
  • Conformi alle norme e collaudati CE/EN 13155/MRL 2006/42 EWG
  • Prodotto coperto da compagnia d’assicurazione tedesca
  • Documentazione plurilingue
  • Concepito nel rispetto dell’ambiente grazie all’eccellente ottimizzazione nell‘utilizzo dei magneti
  • 3 anni di garanzia
  • Fattore di sicurezza 3,5 volte il valore nominale
  • Disponibilità dei pezzi di ricambio garantita per 10 anni
  • Disponibilità dati CAD

Vantaggi Tecnici:

  • Trattamento anticorrosione – corpo del sollevatore 100% nichelato
  • Magneti in Neodimio Ferro Boro ad alta energia
  • Rotazione della leva di soli 90° per una presa immediata del carico
  • Grande occhiello di sollevamento forgiato (SF5)
  • Grande prestazione in un design compatto
  • Tempi ridotti di carico e scarico
  • Rotore massiccio
  • Azionabile con una mano senza contraccolpi
  • Adatto per carichi con superici piane e tonde
  • Sicurezza attraverso una semplice manovra

sollevatori-magnetici-fx-fxe-caratteristiche-generali-7

sollevatori-magnetici-fx-fxe-caratteristiche-generali-8

Fattori che condizionano la potenza di un sollevatore

Per scegliere il giusto modello di sollevatore magnetico oltre al peso del carico bisogna tenere conto di almeno altri cinque fattori fondamentali che contribuiscono a determinate la forza del sollevatore:

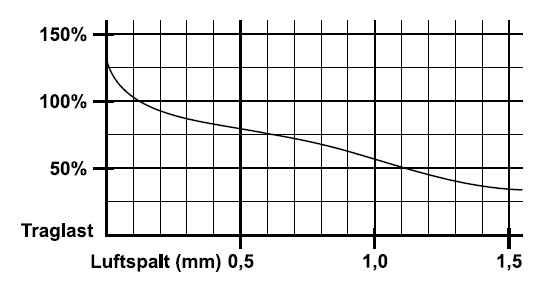

1 – La superficie di contatto tra il sollevatore magnetico ed il carico da movimentare, deve essere pulita e libera da irregolarità di ogni tipo.

Se è presente una distanza (traferro) tra il sollevatore magnetico ed il carico, la capacità di portata risulterà ridotta.
Ruggine, vernice, sporco, carta o una superficie lavorata in modo irregolare possono creare dei traferri, la forza del sollevatore è inversamente proporzionale allo spessore del traferro presente.

sollevatori-magnetici-fx-fxe-caratteristiche-generali-9

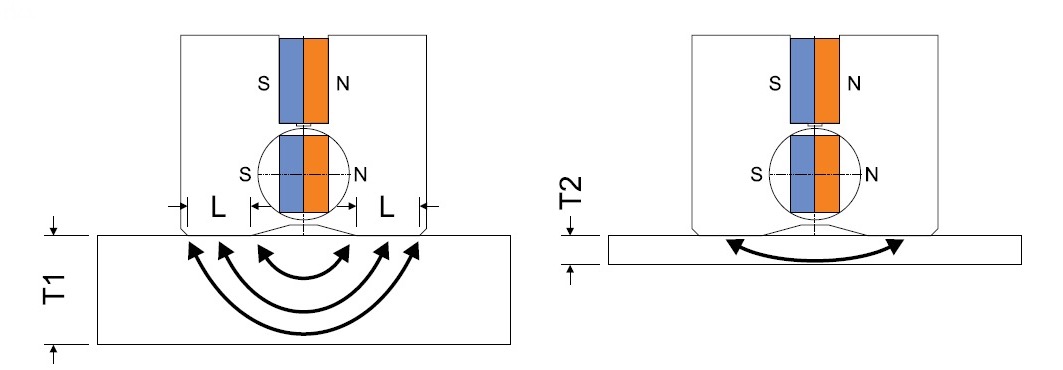

2 – Spessore del materiale.

Il percorso del flusso magnetico all’interno di un pezzo è costituito da un semicerchio che parte dal centro di un polo del sollevatore magnetico al centro del polo opposto. Se il pezzo è più sottile di questo raggio, la parte di flusso che fuoriesce è disperso e non contribuisce ad ancorarlo. L’attrazione risultante sarà minore di quella che si potrà avere quando tutto il flusso è assorbito da un pezzo di spessore adeguato a contenerlo.

sollevatori-magnetici-fx-fxe-caratteristiche-generali-10

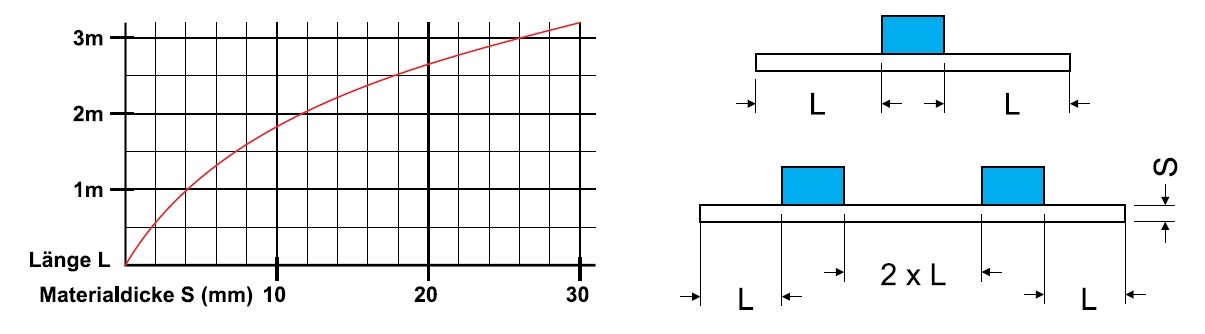

3 – Dimensioni pezzo / stabilità intrinseca.

Se la lunghezza o la larghezza del carico sono molto ampie, specialmente con materiali con spessore ridotto, il carico potrebbe flettere creando air gap tra sollevatore e pezzo da sollevare. Questo riduce la forza del sollevatore magnetico.

sollevatori-magnetici-fx-fxe-caratteristiche-generali-11

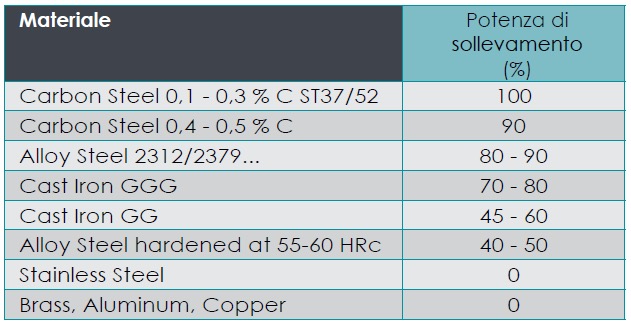

4 – Composizione chimica del carico da sollevare.

L’acciaio con basso contenuto di carbonio ha una buona permeabilità magnetica ad es. F1110 o St37.

Leghe di acciaio con un alto contenuto di carbonio o con altri componenti non ferrosi hanno una bassa permeabilità magnetica che la forza del sollevatore.

Trattamenti a caldo che modificano la struttura molecolare dell’acciaio riducono anch’essi la forza del sollevatore.

Più un acciaio è “duro”, peggiore sarà la risposta magnetica e più elevato sarà il rischio di avere magnetismo residuo.

La massima forza nominale dei nostri sollevatori magnetici è considerata per acciai con basso contenuto di carbonio come per es. C 40 / St37.

sollevatori-magnetici-fx-fxe-caratteristiche-generali-12

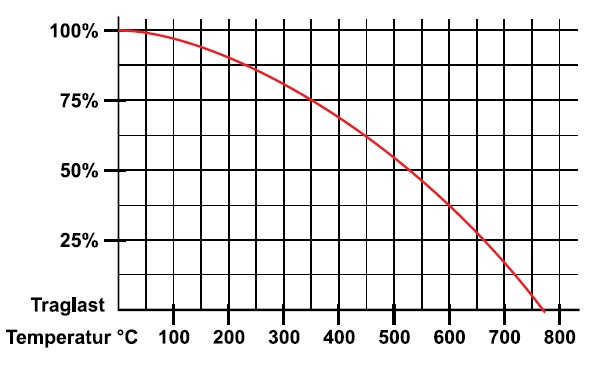

5 – Temperatura del carico da sollevare.

Con l’aumentare della temperatura, le molecole del materiale ferromagnetico si muovono più velocemente, tale fenomeno causa una riduzione della conduttività magnetica del materiale stesso.

Le temperature di utilizzo raccomandate sono per carichi fino a max. 80°C. Nel caso del sollevatore FX-V la temperatura max. d’esercizio è di 150°C.

sollevatori-magnetici-fx-fxe-caratteristiche-generali-13

Verifica dei sollevatori magnetici

I nostri sollevatori vengono consegnati con una dichiarazione di conformità del costruttore che garantisce la corrispondenza agli standard MD 2006/42 EC ed EN 13155.

Una verifica aggiuntiva deve essere effettuata per situazioni particolari (colpi, collisioni, rotture) DGUV/ BGR 500/Capitolo 2.8.

Una verifica regolare deve essere effettuata con scadenza minima annuale secondo la DGUV/ BGR 500/Sezione 2.8.

Saremo lieti di verificare i vostri sollevatori magnetici presso la nostra sede.

Siamo dotati di parti di ricambio per tutti i sollevatori magnetici, in caso di rotture gli apparecchi saranno ripristinati in breve tempo.
