Impiego
Valvola utilizzata per bloccare l’immissione di olio in un circuito idraulico o per fermare la corsa di un attuatore (valvola normalmente aperta). La chiusura della valvola, ottenuta azionando il cursore in trazione o spinta, permette un arresto immediato e totale del flusso di olio.
Materiali e caratteristiche
Montaggio

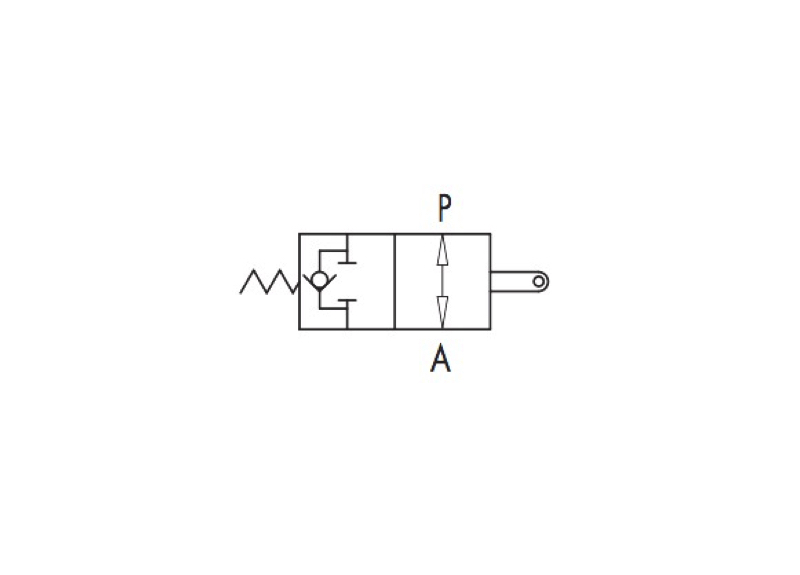

Collegare P al distributore e A al circuito o all’attuatore. Con il cursore azionato il flusso è bloccato da P ad A mentre, nella direzione opposta, la valvola di ritegno permette il libero passaggio dell’olio da A a P.

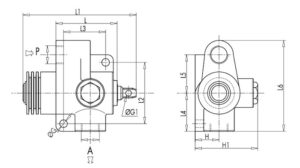

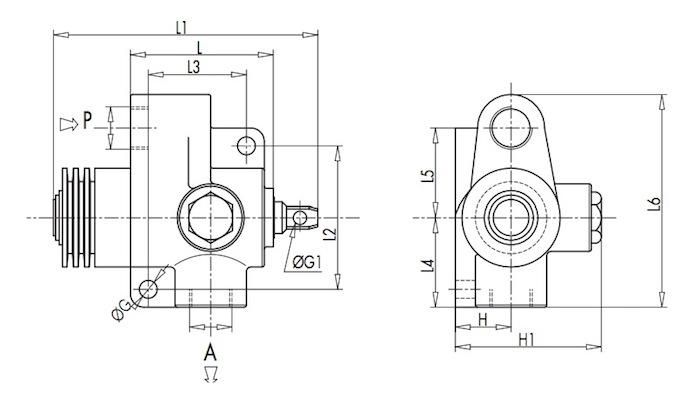

Codice | Tipo | Materiale | Dimensioni mm | Filettatura BSP | Portata massima | Corsa massima | Inizio chiusura | Forza | Pressione massima | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | L3 | L4 | L5 | L6 | ØG | ØG1 | H | H1 | A–P | l/min | mm | mm | Kg (±10%) | bar | |||
LBMV0824 | V-FCR 1T 60 | Ghisa | 69 | 130 | 66 | 45 | 45 | 41 | 103 | 8,5 | 6,5 | 26 | 68 | G 3/8” | 60 | 20,5 | 7 | 6,5 | 350 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
