Impiego

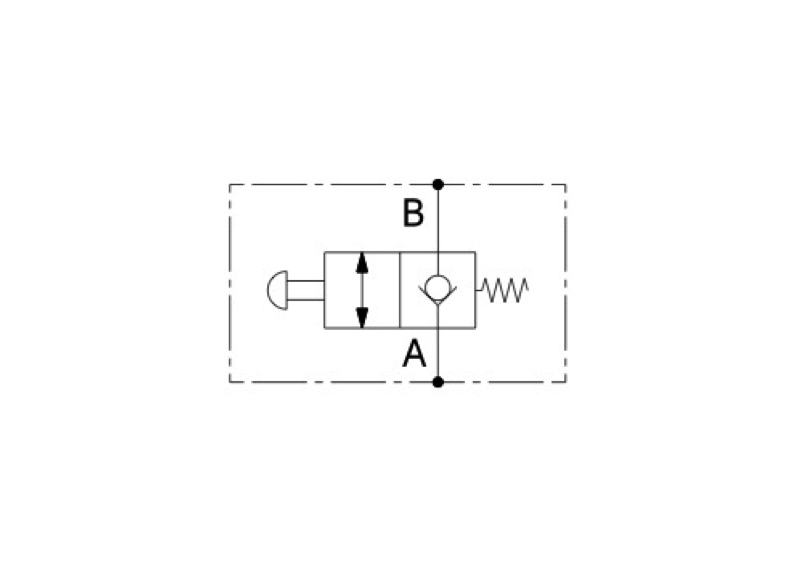

Valvola utilizzata per aprire il passaggio di olio in un circuito idraulico (valvola normalmente chiusa). Una volta azionato meccanicamente il cursore, si ha il libero passaggio dell’olio da B a A.
Può avere principalmente due impieghi:
Materiali e caratteristiche
Montaggio
Collegare B alla linea di utilizzo e A direttamente allo scarico. Lo schema di montaggio può variare in base al servizio richiesto.

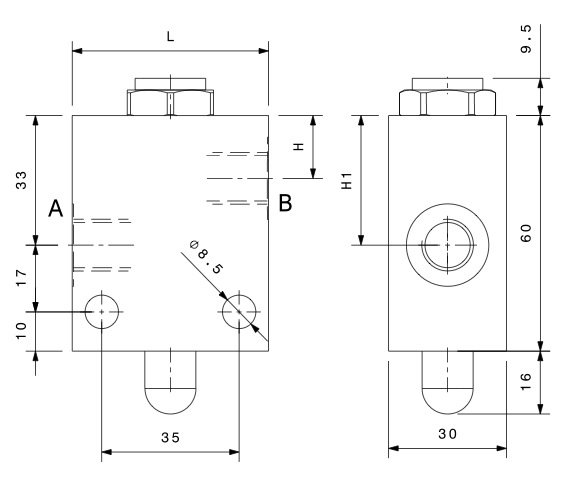

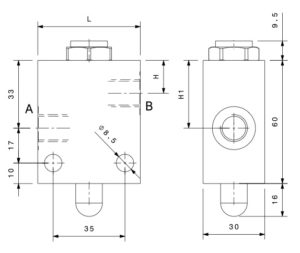

Codice | Tipo | Materiale | Dimensioni mm | Filettatura | Portatamassima | Pressione massima | ||
---|---|---|---|---|---|---|---|---|
L | H | H1 | BSP | l/min | bar | |||
LBCVFC14 | VFC-14 | Alluminio | 50 | 16 | 33 | 1/4”gas | 25 | 300 |
LBCVFC38 | VFC-38 | Alluminio | 60 | 18 | 33,5 | 3/8”gas | 40 | 300 |
