Tappo di riempimento e sfiato con testa cilindrica e lobi verticali per una migliore presa.
La serie TMDF è fornita con il corpo in colore nero e coperchio rosso con simbolo grafico di carico olio e dicitura OIL.
Guarnizione di tenuta O-Ring in gomma antiolio 70 Shore.
Tappo realizzato in materiale termoplastico (Poliammide 66), caratterizzato da una ottima resistenza meccanica alle basse e alte temperature (max temperatura d’impiego 100° C), stabilità dimensionale e resistenza agli urti.
Sono caratterizzati da una ampia portata d’aria mediante quattro sezioni di sfiato poste sotto il filetto e sei posizionate al di sotto dell’impugnatura; consigliato per applicazioni su centraline oleodinamiche o serbatoi contenenti liquidi soggetti a rapide variazioni di volume, dove sia necessaria la rapida fuoriuscita o il richiamo di grossi volumi di aria, mentre di norma il tappo non sollecitato da spruzzi o da fuoriuscite di olio.
E’ incorporato di serie un filtro aria in poliuretano espanso (grado di filtrazione indicativo 40 μ), necessario quando l’applicazione avviene in ambienti molto polverosi; detto filtro può essere facilmente rimosso per la sostituzione togliendo manualmente il coperchio rosso.
Portata d’aria (P) indicata in tabella espressa in litri/ minuto, misurata con pressione immessa di 50 mbar

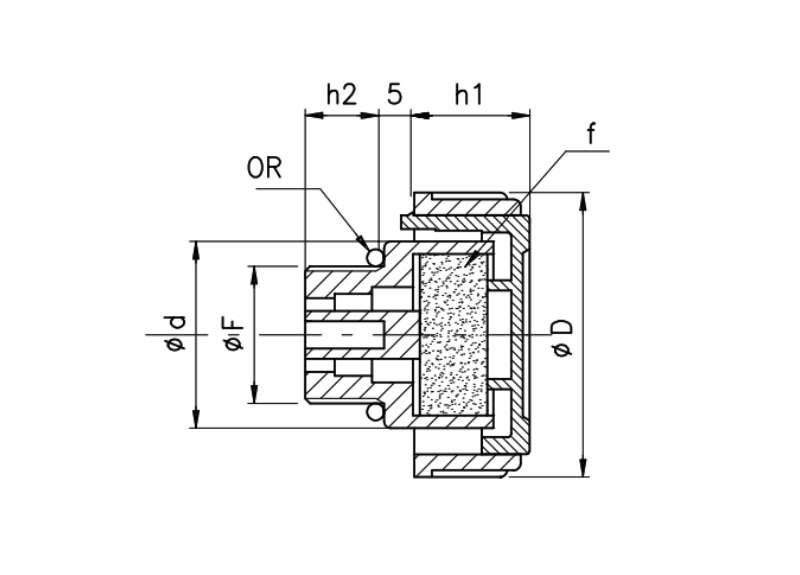

Codice | Modello | P | F | D | d | h1 | h2 |
---|---|---|---|---|---|---|---|
l/min | GAS | mm | mm | mm | mm | ||
EL0000T06 | TMDF-38 | 170 | 3/8” | 36 | 23 | 17 | 11 |
EL0000T08 | TMDF-12 | 183 | 1/2” | 41 | 28 | 18 | 12 |
EL0000T12 | TMDF-34 | 420 | 3/4” | 47 | 33 | 17 | 12 |
EL0000T16 | TMDF-1 | 380 | 1” | 52 | 38 | 20 | 12 |
EL0000T20 | TMDF-114 | 650 | 1.1/4” | 63 | 49 | 23 | 13 |
EL0000T24 | TMDF-112 | 600 | 1.1/2” | 63 | 55 | 23 | 13,5 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
