Redance in acciaio zincato per funi di acciaio.

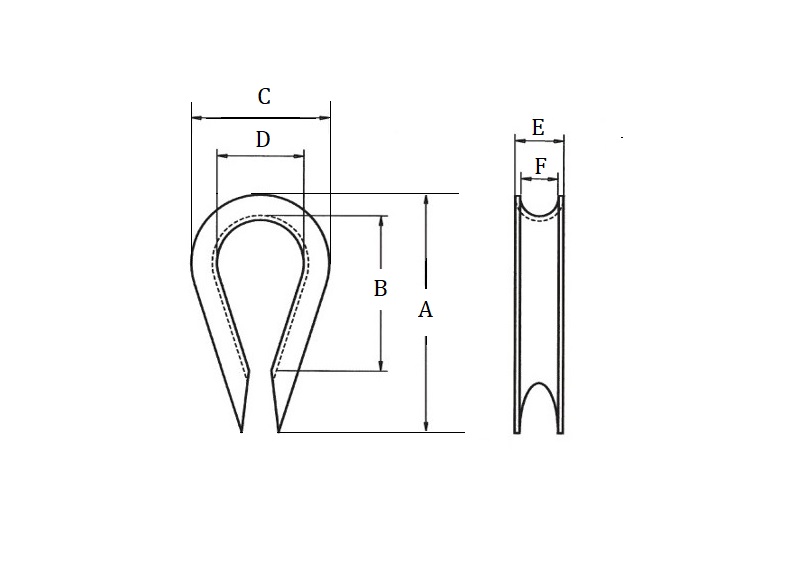

Codice | Ø fune | A | B | C | D | E | F | Peso |
---|---|---|---|---|---|---|---|---|
mm | mm | mm | mm | mm | mm | mm | kg | |
BA3190030 | 3 | 31 | 21 | 21 | 13 | 7 | 4 | 0,01 |
BA3190040 | 4 | 31 | 21 | 22 | 13 | 7 | 5 | 0,01 |
BA3190050 | 5 | 33 | 22 | 24 | 14 | 9 | 6 | 0,02 |
BA3190060 | 6 | 40 | 24 | 27 | 16 | 10 | 7 | 0,03 |
BA3190090 | 7-9 | 59 | 39 | 38 | 24 | 15 | 10 | 0,05 |
BA3190110 | 10-11 | 70 | 44 | 46 | 29 | 19 | 12 | 0,07 |
BA3190120 | 12-13 | 74 | 50 | 49 | 31 | 19 | 14 | 0,10 |
BA3190150 | 14-15 | 85 | 57 | 54 | 34 | 21 | 16 | 0,15 |
BA3190160 | 16 | 89 | 58 | 57 | 36 | 23 | 17 | 0,20 |
BA3190180 | 17-18 | 102 | 63 | 70 | 45 | 26 | 20 | 0,29 |
BA3190200 | 19-20 | 114 | 71 | 76 | 45 | 29 | 22 | 0,32 |
BA3190220 | 21-22 | 123 | 78 | 80 | 50 | 31 | 24 | 0,47 |
BA3190240 | 23-24 | 135 | 91 | 90 | 56 | 34 | 26 | 0,59 |
BA3190260 | 26 | 165 | 114 | 117 | 69 | 40 | 28 | 0,80 |
BA3190280 | 28 | 170 | 112 | 117 | 75 | 42 | 30 | 1,10 |
BA3190300 | 30 | 190 | 130 | 120 | 78 | 45 | 32 | 1,23 |
BA3190320 | 32 | 190 | 130 | 135 | 92 | 45 | 34 | 1,56 |
BA3190340 | 34 | 225 | 160 | 147 | 98 | 52 | 36 | 1,76 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
