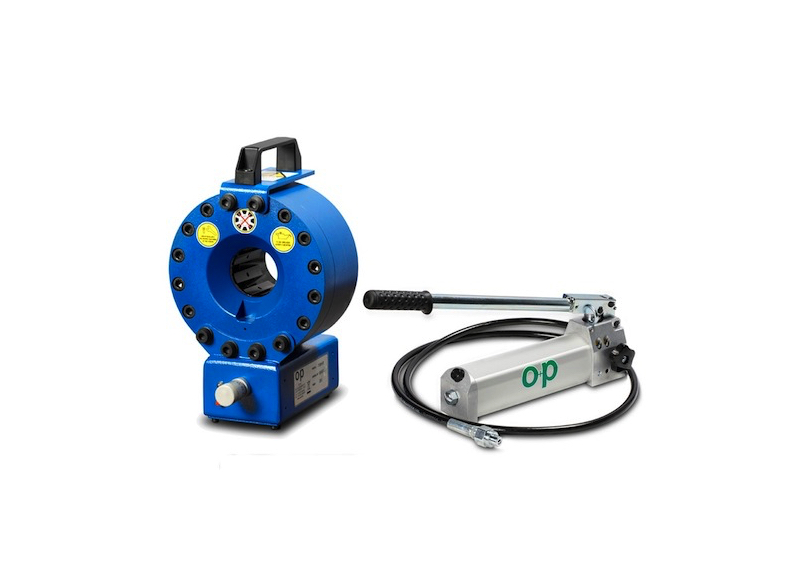

La pressa Tubomatic H47 E è la macchina ideale per raccordare tubi flessibili oleodinamici fino a 1” 2 trecce e 3/4″ 4 spirali.
Versatile e facile da trasportare, è l’attrezzatura perfetta per l’assistenza on-site.
Caratteristiche tecniche :
Codice pressatubi1 | FL1610047C |
Codice pompa manuale2 | FL161046EP |
Forza di pressatura | 100 ton |
Ø max tubi trecciati | 1″ |
Ø max tubi 4 spirali (raccordi Powerspeed) | 3/4″ |
Ø massimo di pressatura3 | 46 mm |
Ø max raccordi 90° | 3/8″ |
Apertura dei morsetti | Ø + 20 mm |
Dimensioni L x P x H | 200 x 314 x 320 mm |
Peso | 29 kg |
Sforzo sulla leva | 30 kg |
Cilindro | semplice effetto |
1 Il codice comprende solo la pressatubi. Non sono inclusi pompa manuale e matrici
2 La pompa manuale è già completa di olio, comprende il tubo da 2 m e un innesto rapido per il collegamento con la pressa
3 Diametro massimo raggiungibile pressando senza matrici
Matrici disponibili
Codice matrice | Diametro Ø | Lunghezza |
---|---|---|
mm | mm | |
FL5247010 | 10 | 55 |
FL5247012 | 12 | 55 |
FL5247014 | 14 | 55 |
FL5247016 | 16 | 55 |
FL5247019 | 19 | 55 |
FL5247022 | 22 | 55 |
FL5247025 | 25 | 65 |
FL5247029 | 29 | 65 |
