Informazioni di carattere generale
Le pinze regolabili per travi sono un prodotto estremamente versatile ed utilizzabile per diverse applicazioni.
Possono essere utilizzate come pinze per il sollevamento di travi, oppure, montate al contrario, come punti di sospensione per paranchi.
Oppure, montate in orizzontale, possono essere utilizzate come punti di ancoraggio.
Il serraggio avviene in modo facile e sicuro grazie ad una leva, che comanda una vite senza fine di regolazione apertura/chiusura
Portata max 10 000 kg
Apertura max 350 mm
Informazioni importanti per l’utilizzo

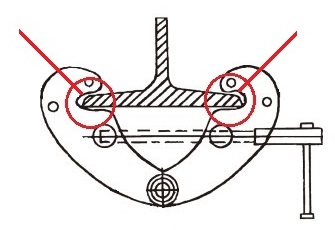

Si raccomanda, prima di effettuare il sollevamento, di accertarsi che la pinza abbia afferrato completamente la trave, e che la vite sia a fine corsa:

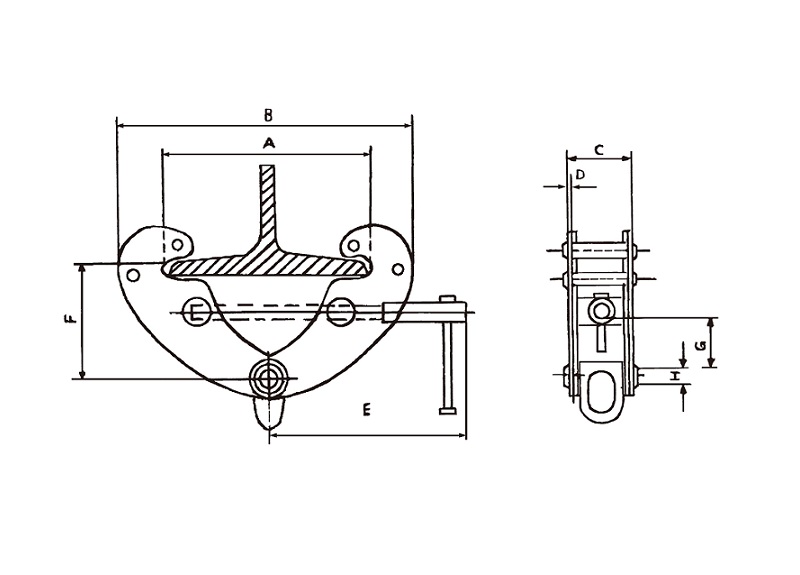

Codice | Portata max |
Larghezza trave min-max |
A max | B min-max | C | D | E | F min-max | G min | H |
kg | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
BI6200010 | 1 000 | 70 – 245 | 270 | 183 – 375 | 66 | 4 | 210 | 102 – 165 | 25 | 20 |
BI6200020 | 2 000 | 70 – 245 | 270 | 183 – 375 | 74 | 6 | 210 | 102 – 165 | 25 | 20 |
BI6200030.1 | 3 000 | 70 – 355 | 365 | 240 – 520 | 103 | 8 | 258 | 135 – 225 | 45 | 22 |
BI6200050.1 | 5 000 | 70 – 355 | 365 | 240 – 520 | 111 | 10 | 258 | 135 – 225 | 45 | 28 |
BI6200100.1 | 10 000 | 80 – 350 | 365 | 250 – 520 | 120 | 12 | 280 | 160 – 230 | 50 | 38 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
