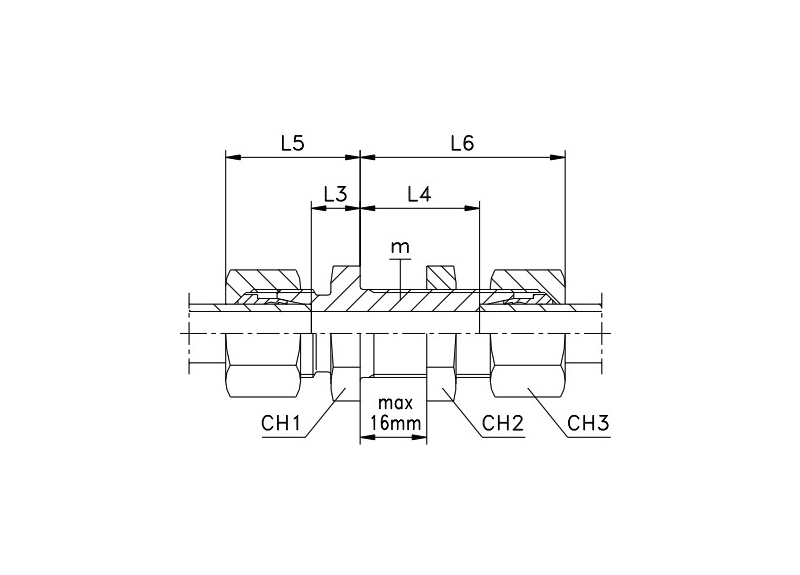

Passaparatia DIN diritto
Serie |
Pressione di esercizio bar (acciaio al carbonio) | Pressione di esercizio bar (inox) | Codice | ø Tubo | m | L1 | L2 | L3 | L4 | L5 | L6 | CH1 | CH2 | CH3 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L |
500 |
315 |
EGC103604 |
6 |
12×1,5 |
14 |
34 |
7 |
27 |
22 |
42 |
17 |
17 |
14 |
EGC103605 |
8 |
14×1,5 |
15 |
34 |
8 |
27 |
23 |
42 |
19 |
19 |
17 |
|||
EGC103606 |
10 |
16×1,5 |
17 |
35 |
10 |
28 |
25 |
43 |
22 |
22 |
19 |
|||
400 |
EGC103607 |
12 |
18×1,5 |
17 |
36 |
10 |
29 |
25 |
44 |
24 |
24 |
22 |
||
EGC103608 |
15 |
22×1,5 |
19 |
38 |
12 |
31 |
27 |
46 |
27 |
30 |
27 |
|||
EGC103609 |
18 |
26×1,5 |
21 |
40 |
13,5 |
32,5 |
30 |
49 |
32 |
36 |
32 |
|||
250 |
160 |
EGC103610 |
22 |
30×2 |
24 |
42 |
16,5 |
34,5 |
33 |
51 |
36 |
41 |
36 |
|
EGC103611 |
28 |
36×2 |
26 |
43 |
18,5 |
35,5 |
35 |
52 |
41 |
46 |
41 |
|||
EGC103612 |
35 |
45×2 |
29 |
47 |
18,5 |
36,5 |
40 |
58 |
50 |
55 |
50 |
|||
EGC103613 |
42 |
52×2 |
30 |
47 |
19 |
36 |
42 |
59 |
60 |
65 |
60 |
|||
S |
800 |
630 |
EGC103614 |
6 |
14×1,5 |
19 |
36 |
12 |
29 |
27 |
44 |
19 |
19 |
17 |
EGC103615 |
8 |
16×1,5 |
20 |
36 |
13 |
29 |
28 |
44 |
22 |
22 |
19 |
|||
EGC103616 |
10 |
18×1,5 |
22 |
37 |
14,5 |
29,5 |
31 |
46 |
24 |
24 |
22 |
|||
630 |
EGC103617 |
12 |
20×1,5 |
22 |
38 |
14,5 |
30,5 |
31 |
47 |
27 |
27 |
24 |
||
EGC103618 |
14 |
22×1,5 |
25 |
40 |
17 |
32 |
35 |
50 |
30 |
30 |
27 |
|||
400 |
EGC103619 |
16 |
24×1,5 |
25 |
40 |
16,5 |
31,5 |
35 |
50 |
32 |
32 |
30 |
||
420 |
EGC103620 |
20 |
30×2 |
28 |
44 |
17,5 |
33,5 |
39 |
55 |
41 |
41 |
36 |
||
EGC103621 |
25 |
36×2 |
32 |
47 |
20 |
35 |
44 |
59 |
46 |
46 |
46 |
|||
EGC103622 |
30 |
42×2 |
35 |
51 |
21,5 |
37,5 |
48 |
64 |
50 |
50 |
50 |
|||
315 |
EGC103623 |
38 |
52×2 |
38 |
53 |
22 |
37 |
53 |
68 |
65 |
65 |
60 |
Desiderando ordinare il raccordo in acciaio AISI 316, sostituire nel codice il EGC10… iniziale con EGC11…
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
