Impiego

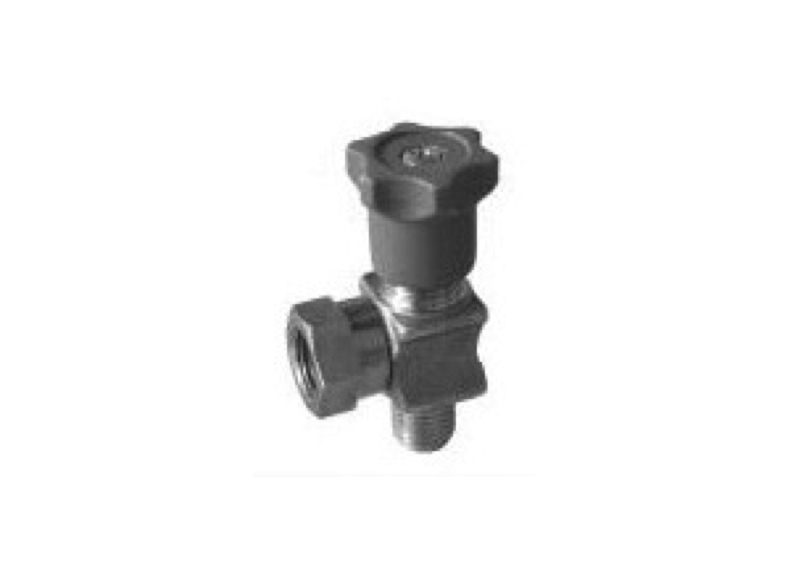

Sono utilizzati per aprire o chiudere il flusso di olio al manometro in un impianto oleodinamico.
Materiali e caratteristiche
Montaggio
Avvitare l’esclusore al circuito con attacco maschio p e fissare il manometro all’attacco femmina m. Per aprire o chiudere il flusso ruotare la manopola rispettivamente in apertura e chiusura

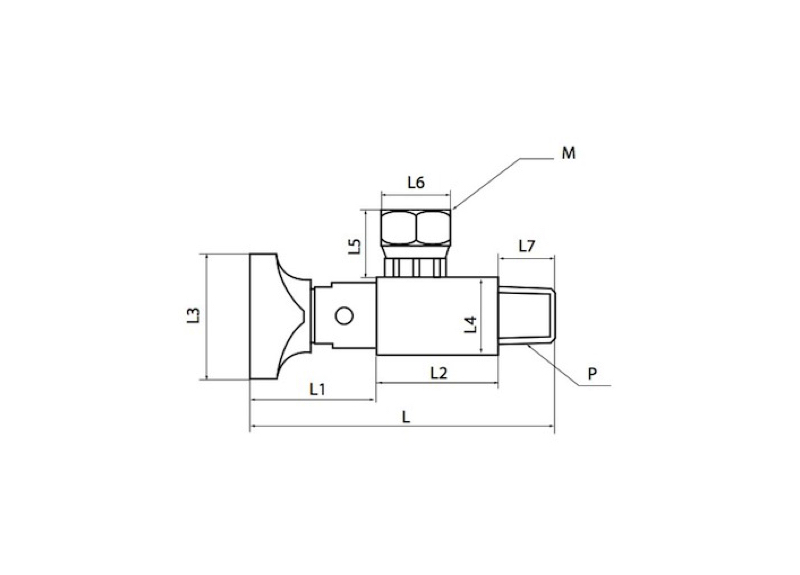

Codice | Pressione di eserciziobar | Pressione max.bar | PBSPT | MBSPP | Dimensioni mm | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | |||||
ELFT291 | 400 | 600 | M 1/4” | F 1/4” | 72 | 29,5 | 29 | 30,3 | 19 | 16,2 | 17 | 13,8 |
Tutte le informazioni fornite con il presente catalogo si basano sulle nostre conoscenze e competenze attuali. Possono essere variate o modificate in qualsiasi momento e senza alcun preavviso, in funzione di progressi tecnici e aziendali o necessità operative, e vengono fornite senza alcun obbligo, impegno o assunzione di responsabilità. Qualsiasi informazione, in particolare di tipo dimensionale, perché venga considerata vincolante, deve essere sempre previamente verificata con il nostro Ufficio tecnico/commerciale e confermata per iscritto in fase di conferma d’ordine, diversamente è da considerarsi fornita a carattere puramente indicativo.
