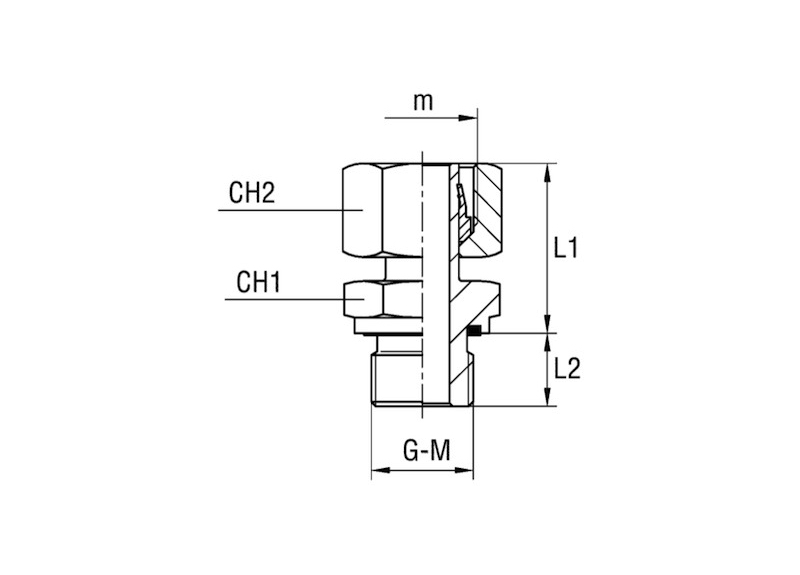

Bocchettone premontato con guarnizione piana – filetto GAS cilindrico
Serie | Pressione di esercizio bar | Codice | Ø Tubo | m | G | L1 | L2 | CH1 | CH2 |
---|---|---|---|---|---|---|---|---|---|
L | 315 | EGC101104 | 6 | 12×1,5 | 1/8 | 24,5 | 8 | 14 | 14 |
EGC101105 | 8 | 14×1,5 | 1/4 | 29,5 | 12 | 19 | 17 | ||
EGC101106 | 10 | 16×1,5 | 1/4 | 27,5 | 12 | 19 | 19 | ||
EGC101107 | 12 | 18×1,5 | 3/8 | 34 | 12 | 22 | 22 | ||
EGC101108 | 15 | 22×1,5 | 1/2 | 32 | 14 | 27 | 27 | ||
EGC101109 | 18 | 26×1,5 | 1/2 | 31,5 | 14 | 27 | 32 | ||
160 | EGC101110 | 22 | 30×2 | 3/4 | 32,5 | 16 | 32 | 36 | |
EGC101111 | 28 | 36×2 | 1 | 35 | 18 | 41 | 41 | ||
EGC101112 | 35 | 45×2 | 11/4 | 42,5 | 20 | 50 | 50 | ||
EGC101113 | 42 | 52×2 | 11/2 | 46,5 | 22 | 55 | 60 | ||
S | 630 | EGC101114 | 6 | 14×1,5 | 1/4 | 27 | 12 | 19 | 17 |
EGC101115 | 8 | 16×1,5 | 1/4 | 29,5 | 12 | 19 | 19 | ||
EGC101116 | 10 | 18×1,5 | 3/8 | 32 | 12 | 22 | 22 | ||
EGC101117 | 12 | 20×1,5 | 3/8 | 34 | 12 | 22 | 24 | ||
EGC101118 | 14 | 22×1,5 | 1/2 | 36,5 | 14 | 27 | 27 | ||
400 | EGC101119 | 16 | 24×1,5 | 1/2 | 37 | 14 | 27 | 30 | |
EGC101120 | 20 | 30×2 | 3/4 | 43 | 16 | 32 | 36 | ||
EGC101121 | 25 | 36×2 | 1 | 48 | 18 | 41 | 46 | ||
EGC101122 | 30 | 42×2 | 11/4 | 51 | 20 | 50 | 50 | ||
315 | EGC101123 | 38 | 52×2 | 11/2 | 60 | 22 | 55 | 60 |
Desiderando ordinare il raccordo in acciaio AISI 316, sostituire nel codice il EGC10… iniziale con EGC11…
